Szczegóły Produktu:
|
| Model: | HSKT30 | Stół operacyjny: | 300 x 300 mm |
|---|---|---|---|
| Maksymalna waga próbki (kg): | 30 kg | Puls uderzeniowy: | pół sinusa |
| Zakres przyspieszenia (m/s2): | 20 ---- 10000g | Zakres czasu trwania impulsu (ms): | 0,2~11 |
| Dwumasowy wzmacniacz uderzeniowy: | DMSA150 | TABELA: | 150x105mm |
| Przyśpieszenie: | 30000g | Czas trwania impulsu: | 0,06 ms ~ 0,3 ms |
| Ładunek: | 2,5 kg | ||
| Podkreślić: | System testowania wstrząsów o wysokim przyspieszeniu |
||
System badań wstrząsowych o wysokim przyspieszeniu Producent dla 10000G @ 0,5ms 30000g@0,12ms

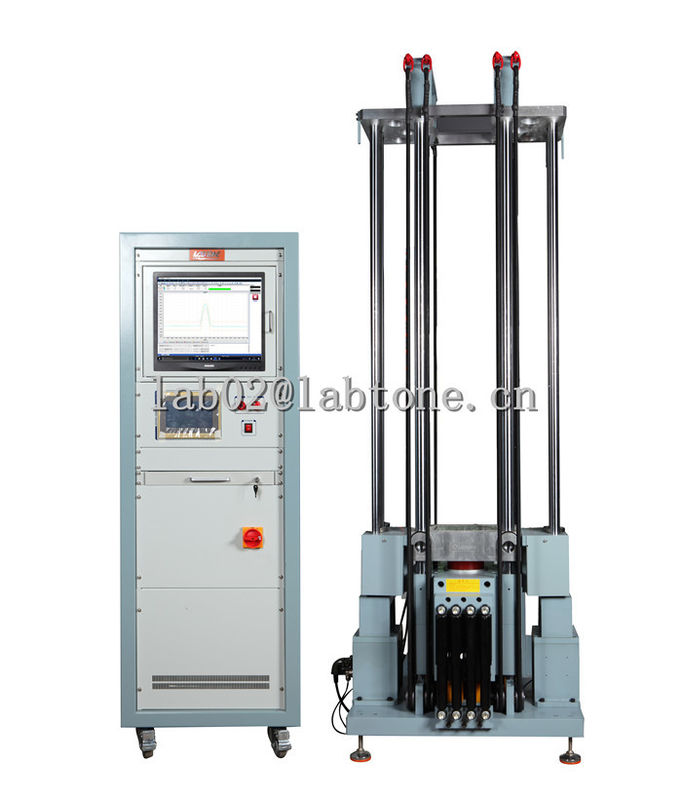

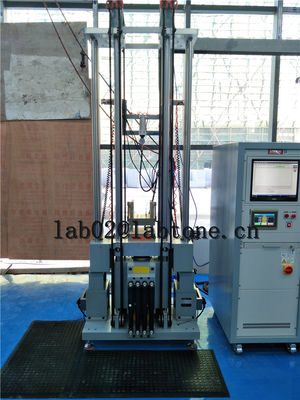

System uderzeniowy G-HSKT jest maszyną uderzeniową o dużym przyspieszeniu, która jest przeznaczona do przeprowadzania specjalnych badań uderzeniowych mikrourządzeń o dużym przyspieszeniu.
G-HSKT obejmuje podstawę sejsmiczną, stół, system podnoszenia, kolumny kierownicze i układ hamulcowy, generator impulsów uderzeniowych i przyrząd pomiarowy fal uderzeniowych.
Próbka jest zamontowana na stole, który jest przyspieszany do podstawy przez system elastyczny i zatrzymany przez układ hamulcowy po odbiciu od podstawy.
Stół jest kierowany na pionowych chromowanych kolumnach kierowniczych, a pręty kierownicze służą również jako powierzchnia, na którą reaguje układ hamulcowy stołu.
Specyfikacje systemu
Niniejsza sekcja obejmuje specyfikacje systemu, jego wydajność i zdolności uderzeniowe.
| Model | G-HSKT30 |
| Wielkość stołu | 300 mm x 300 mm |
| Waga podstawowa | 550 kg |
| Waga stołu | 40 kg |
| Masa maszyny | 1680 kg |
| Maksymalna waga próbki | 30 kg |
| Maksymalny czas trwania | 11 ms |
| Minimalny czas trwania | 0.2 ms |
| Najniższa wysokość upadku | 10 mm |
| Najwyższa wysokość upadku | 1500 mm |
Wydajność systemu
| Model | G-HSKT30 |
| Połowa sinus | |
| Max.prędkość | 180,6 m/s |
| Maksymalne przyspieszenie | 10000 g |
| Maksymalna waga próbki | 30 kg |
| Model | DMSA150 |
| Zakres czasu trwania | 00,06 ms~0,3 ms |
| Max. Zmiana prędkości | 25 m/s |
| Maksymalne przyspieszenie | 35000 g |
| Maksymalna waga próbki | 6 kg |
Standardowa maszyna do badań wstrząsowych
| Model | SKT30 | SKT50 | SKT100 | SKT200 | SKT300 | SKT600 | SKT1000 | ||
| Rozmiar tabeli (cm) | 40 x 40 | 50 x 60 | 70 x 80 | 100 x 100 | 120 x 120 | 150 x 150 | 200 x 200 | ||
| Maks. Masa próbki ((kg) | 30 | 50 | 100 | 200 | 300 | 600 | 1000 | ||
|
Max, proszę.
Przyspieszenie (G)
|
Połowa sinus | 600 | 600 | 600 | 500 | 500 | 300 | 300 | |
| Zęby pionowe | 100 | 100 | 100 | 100 | 100 | 100 | 100 | ||
| Kwadrat | 150 | 150 | 150 | 100 | 100 | 100 | |||
|
Długość pulsu
(ms)
|
Połowa sinus | 30 ̊0.5 | 30 ¢1 | 30 ¢1 | 30 ¢2 | 20 ¢3 | 20 ¢3 | 20 ¢3 | |
| Zęby pionowe | 18 ¢6 | 18 ¢6 | 18 ¢6 | 18 ¢6 | 18 ¢6 | 16 ¢6 | 18 ¢6 | ||
| Kwadrat | 30 ¢6 | 30 ¢6 | 30 ¢6 | 30 ¢6 | 30 ¢6 | 30 ¢6 | |||
| Wymiar maszyny ((cm) | 120*110*245 | 130*140*260 | 130×120×260 | 150×130×260 | 200×160×300 | 230×180×310 | 250×220×310 | ||
| Wymiar szafki sterującej ((cm) | W55*D50*H80 | ||||||||
| Masa maszyny ((Kg) | 1900 | 2300 | 3200 | 4200 | 8500 | 15500 | 21500 | ||
| Zasilanie | 3 (faza) AC380V 50/60Hz Ciśnione powietrze 0,5 ≈ 0,8 MPa | ||||||||
| Standardy | GB/T2423-2008 GJB1217 GJB360.23 GJB150 GJB548 MIL-STD-202F |
||||||||
Szłoża
Przedsprzedaż:
· Konsultacje techniczne: metoda badań, planowanie i sugestie laboratoryjne.
· Wybór sprzętu: schemat wyboru, FAQ.
· Program testowania produktów.
W sprzedaży:
· Komunikacja z klientami i sprawozdanie z postępów.
· Wytyczne dotyczące przygotowania przed instalacją, uruchomienia sprzętu i uruchomienia prób.
· Kalibracja (jeśli wymagana jest weryfikacja przez stronę trzecią).
Po sprzedaży:
· Szkolenia techniczne: obsługa urządzeń, codzienna konserwacja, rozpoznanie i rozwiązywanie problemów z częstymi usterkami.
· Planowana obsługa na miejscu: wykrywanie problemu jak najszybciej w celu wyeliminowania sprzętu i zagrożeń spowodowanych przez człowieka.Ma to zapewnić długotrwałe i stabilne działanie urządzeń oraz dostarczanie najnowszych informacji technicznych..
· Wsparcie techniczne: specjalne płatne usługi są świadczone zgodnie z potrzebami klienta.
