Szczegóły Produktu:
|
| siła sinusoidalna: | 2000kg.f(20kN) | Losowa siła: | 2000kg.f(20kN) |
|---|---|---|---|
| Shock Froce: | 4000kg.f(40kN) | Przemieszczenie: | 51mm |
| Maksymalne przyspieszenie: | 100G | Ładunek: | 400 kg |
| Maksymalna prędkość: | 2,0 m/s | Nazwa: | Chłodzona powietrzem maszyna do testowania wibracji o sile 20 kN z poziomym stołem poślizgowym 100X1 |
| Podkreślić: | urządzenie do testowania wstrząsarek,przemysłowy stół do wytrząsania,sprzęt laboratoryjny wibracyjny o mocy 20 kN |
||

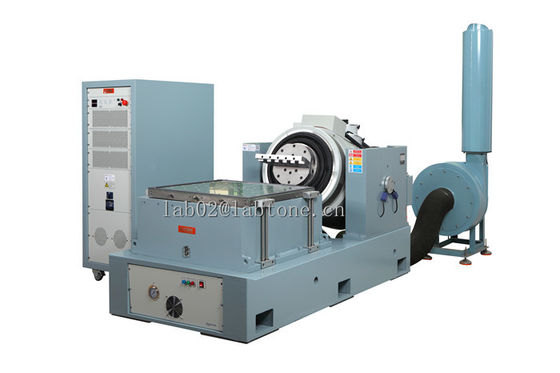

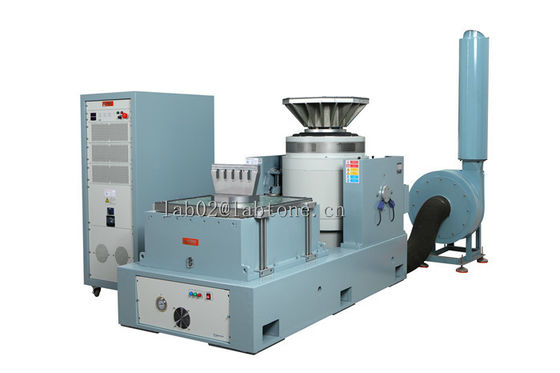

Powietrze schłodzone 20kN siły wibracji testowania maszyny z 100X100Cm poziomego schodzenia stołu
| Specyfikacje wstrząsaczaVG2000-50 | |
| Szczyt sinus (Pk) | 2000 kg.f szczyt (20KN) |
| Random (RMS) | 2000Kg.f r.ms (20KN) @ISO5344 |
| Wstrząs (Pk) | 4000Kg.f szczyt (40KN) @6ms |
| Używalna częstotliwość | 2 ̊2500 Hz |
| Maksymalne przesunięcie (p-p) | 51 mm |
| Maksymalna prędkość | 2 m/s |
| Maksymalne przyspieszenie | 100G (785 m/s)2) |
| Podtrzymanie obciążenia pionowego | 500 kg |
|
Wstrzykiwacze naturalne Częstotliwość (oś siły napędowej) |
O częstotliwości mniejszej niż 2,5 Hz |
| Średnica armatury | Ф320 mm |
| Waga armatury | 25 kg |
| Dopuszczalna siła częściowa | 300.N.M. |
|
Podstawowy rezonans Częstotliwość (tabela Niska) |
2,300 Hz (nom.) +/- 5% |
|
Przymocowanie obciążenia Punkty (standardowe) |
16 wkładów ze stali nierdzewnej M10 |
| Gęstość przepływu strasznego | < 10 gaussów |
| Dopuszczalna siła częściowa | 500.N.M. |
| Wymiary wstrząsacza | 1290mmL × 820mmD × 1145mmH |
| Waga wstrząsacza | Około 1800 kg. |
| Wymóg sprężonego powietrza | 00,7 Mpa |
Standardowe systemy badań drgań
|
Model
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Częstotliwość ((Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Maksymalna siła wyjściowa ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Maks. przesunięcie
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Maksymalne przyspieszenie ((g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Maksymalna prędkość ((cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Ładunek użyteczny ((kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masę armatury ((kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Średnica armatury ((mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Metoda chłodzenia
|
Wymuszone chłodzenie powietrzem
|
|||||
|
Masę generatora wibracji ((kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Wymiar generatora drgań L*W*H(MM
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Wzmacniacz mocy
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Metoda chłodzenia
|
Wymuszone chłodzenie powietrzem
|
|||||
|
Masę wzmacniacza mocy ((kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Wymiar wzmacniacza mocy L*W*H(MM
|
800*550*1250
|
|||||
|
Wymagania użyteczności
|
3-fazowe AC380V ± 10% 50Hz
|
|||||
|
Pojemność całkowita (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
1) Niezawodny układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2) Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, silna nośność, doskonała wydajność w zakresie zmienności amplitudy.
3) Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmoniczne.
4) Szybka samodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacyjne poduszków powietrznych dla platformy drgań bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali drgań i zmniejszenie przepuszczalności drgań
6) Platformy ekspansji poziome i pionowe dla różnych zastosowań
7) Prosta obsługa sterownika
