Szczegóły Produktu:
|
| Imię: | Wytrząsarka elektrodynamiczna wykonuje losowe testy wibracyjne dla testów serii ISTA 6 - AMZON | Sine Force: | 2000 kg. F (20 kN) |
|---|---|---|---|
| Maksymalny ładunek: | 400 kg | Przemieszczenie: | 76 mm |
| Maksymalna prędkość: | 2,0 m / s | Metoda chłodzenia: | Chłodzenie powietrzem |
| Podkreślić: | Stół do badania wibracji elektrodynamicznych,2000 kg.F Stół do badania wibracji,wytrząsarka elektrodynamiczna UN 38.3 |
||

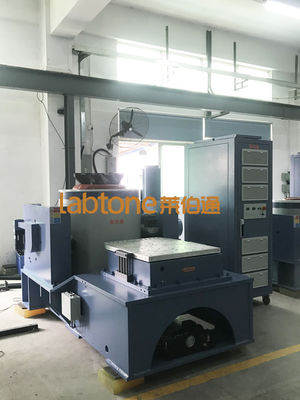

UN 38.3 2000kg.F Elektrodynamiczny stół do badania wibracji dla akumulatorów samochodowych i motocyklowych
Stół do badania wibracji elektrodynamicznych:swept sinus, losowy, sinusoidalny losowy, poszukiwanie rezonansu, stała częstotliwość

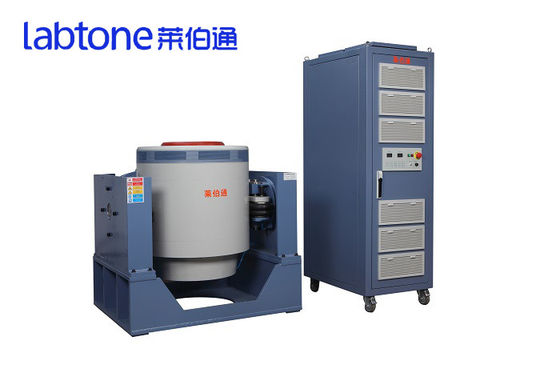

Kompletny zestaw systemu do badań drgań składa się z wytrząsarki, wzmacniacza mocy i układu kontroli pomiaru drgań, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB , JIS, BS, itp.) W celu zapewnienia wsparcia technicznego w celu ustalenia kontroli jakości produktu
System testowania wibracji Zastosowania:
motoryzacja, motocykl, elektronika, lotnictwo, statki, telekomunikacja, optoelektronika, przyrządy itp
Stół do badania wibracji elektrodynamicznychSpecyfikacja:
| Specyfikacje wytrząsarki A20S34 | ||||
| Szczyt sinus (Pk) | 2400Kg.f szczyt (24KN) | |||
| Losowo (RMS) | 2200 kg f rms (22 kN) przy ISO5344 | |||
| Shock (Pk) | 4400Kg.f szczyt (44KN) przy 6 ms | |||
| Użyteczna częstotliwość | DC ～ 3000 Hz | |||
| Maksymalne przemieszczenie (pp) | 76mm (3 cale) | |||
| Maks.prędkość | 2 m / s | |||
| Maks.przyśpieszenie | Sinus: 100G (980 m / s2) ； Losowo: 60G (588 m / s2) | |||
| Wspornik obciążenia pionowego | 300 kg | |||
|
Body Suspension Natural Częstotliwość (oś ciągu) |
Mniej niż 2,5 Hz | |||
| Średnica armatury | Ф336 mm | |||
| Waga armatury | Około 24 kg | |||
|
Rezonans fundamentalny Częstotliwość (bez stołka) |
2600 Hz (nom.) +/- 5% | |||
|
Załaduj załącznik Punkty (standard) |
21 wkładek M10 ze stali nierdzewnej | |||
| Gęstość strumienia rozproszonego | ＜ 10 gausów | |||
| Dopuszczalna siła częściowa | 500.NM | |||
| Wymiary shakera | 1190 mm dł. × 860 mm głęb. × 1060 mm wys | |||
| Waga shakera | Około 1800 kg | |||
|
Model
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Częstotliwość (Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Maksymalna siła wyjściowa (kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Maks.Przemieszczenie
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Maks.Przyspieszenie (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Maks.Prędkość (cm / s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Ładowność (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masa armatury (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Średnica twornika (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Metoda chłodzenia
|
Chłodzenie wymuszonym obiegiem powietrza
|
|||||
|
Masa generatora wibracji (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Wymiar generatora drgań L * W * H (MM)
|
750 * 560 * 670
|
750 * 555 * 670
|
800 * 600 * 710
|
800 * 600 * 710
|
845 * 685 * 840
|
1200 * 870 * 1100
|
|
Wzmacniacz mocy
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Metoda chłodzenia
|
Chłodzenie wymuszonym obiegiem powietrza
|
|||||
|
Waga wzmacniacza mocy (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Wzmacniacz mocy Wymiar L * W * H (MM)
|
800 * 550 * 1250
|
|||||
|
Wymagania dotyczące narzędzi
|
3-fazowe AC380V ± 10% 50 Hz
|
|||||
|
Zagregowana pojemność (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
Rozmiar (mm): 300 x 300-1500 x 1500 lub dostosowany
Materiał: Aluminium / Magnez

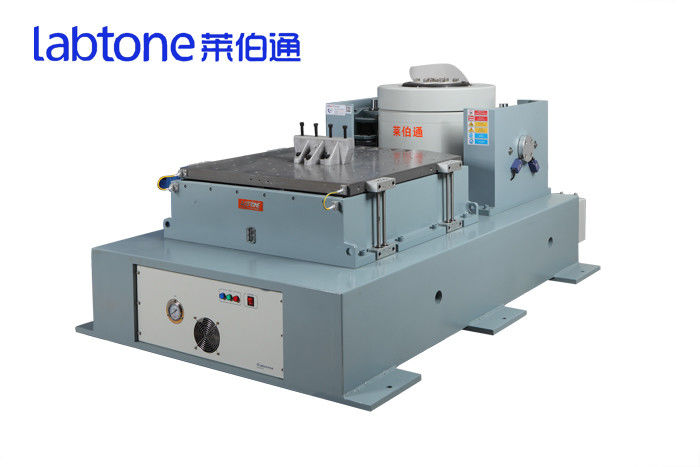

Platforma rozprężna jest wykonana ze stopu magnezu, aby zapewnić rozszerzenie twornika.Dzięki rozsądnemu i naukowemu projektowi platforma może osiągnąć częstotliwość testową 2 kHz.Specyficzna mikrostruktura zapewnia rozsądne tłumienie drgań i minimalizuje współczynnik wzmocnienia rezonansu o wysokiej częstotliwości.
Materiał: Aluminium / Magnez
W zależności od aktualnego zapotrzebowania klienta możemy zaoferować różne kształty oprawy, np. Trójwymiarowy kwadrat, kształt litery L i T.
Serwis przedsprzedażny
1) Konsultacje techniczne: metoda badań, planowanie laboratorium i sugestie.
2) Wybór sprzętu: schemat wyboru, FAQ.
3) Schemat testowania produktu.
4) Komunikacja z klientem i raport z postępów.
Serwis pogwarancyjny
1) Szkolenie techniczne: obsługa sprzętu, codzienna konserwacja, powszechna diagnostyka usterek i rozwiązywanie problemów.
2) Zaplanowany serwis na miejscu: jak najszybsze wykrycie problemu w celu wyeliminowania sprzętu i zagrożeń antropogenicznych.Ma to zapewnić długotrwałą i stabilną pracę urządzeń oraz dostarczanie najnowszych informacji technicznych.
3) Wsparcie techniczne: specjalne płatne usługi są świadczone zgodnie z potrzebami klienta.
Warsztat Labtone
Osoba kontaktowa: Mr. Labtone
Faks: 86-769-85370093
