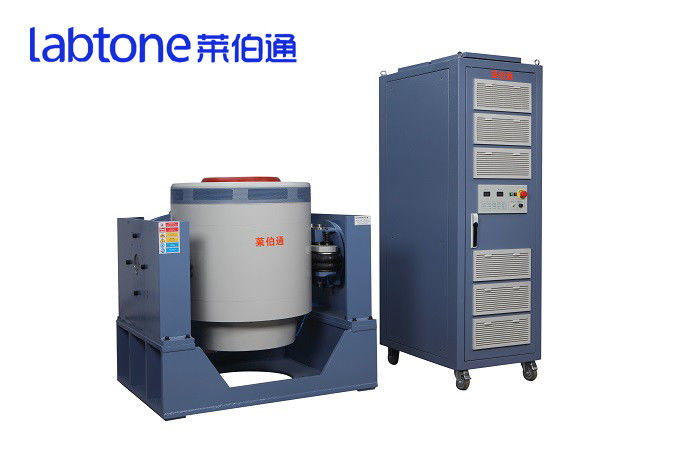

Wyrób wstrząsający spełnia normy MIL STD 810G i MIL STD 202H

Jak wybrać układ badawczy wibracji:

Przed przeprowadzeniem badania drgań należy rozważyć, jaki rodzaj badania należy przeprowadzić.rodzaje urządzeń, parametry i punkty przerwy.

Znalezienie odpowiedniego systemu do przeprowadzenia konkretnego badania na konkretnej próbce obejmuje trzy różne etapy:

1. Określ zakres częstotliwości badania i skrajne ruchy szczytowe (przyspieszenie, prędkość i przemieszczenie) z specyfikacji badania.lub Classical Shock na przykład) wykonasz różne obliczenia, aby to osiągnąć.
2. From the Device Specifications determine the mass of the device under test (DUT) and the dimensions of the mounting surface required to bolt the DUT to a shaker table with its center of gravity (CG) over the table’s center. Może to wymagać użycia rozszerzacza głowicy i/lub innego urządzenia montażowego.
3. Sprawdź, czy masa DUT i wszelkich urządzeń montażowych jest mniejsza niż maksymalna statyczna ładunek.Sprawdź, czy DUT (lub jego sprzęt montażowy) można przykręcić do armatury lub rozszerzacza głowy wstrząsacza. Add the Effective Armature Mass and head expander mass to the DUT mass and the mass of any mounting fixtures and fasteners and any accelerometers mounted to the DUT – this is the Total Moving Mass that must be moved by the shaker during the test. Pomnożyć całkowitą masę poruszającą przez przyspieszenie określone w pierwszym kroku w celu obliczenia wymaganej siły. Zweryfikować określony zakres częstotliwości badania, siłę, przyspieszenie szczytowe,Prędkość szczytowa i przesunięcie szczytowe wymagane przez badanie i DUT są wszystkie mniejsze niż odpowiednie wartości klasyfikacji wydajności wybranej instalacji wstrząsającejJeśli jest to prawda, wybrany wstrząsacz jest dopuszczalny.

Stosowane normy:

Wymagania w zakresie ochrony środowiska

Praktyczne branże:

motoryzacyjny, elektronika, lotnictwo kosmiczne, statki, telekomunikacja, elektroelektronika, instrumenty itp.

Cechy:

• Wytrzymałość układu zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
• Doskonała wydajność w zmianach amplitudy.
• Wysoka wydajność w zakresie konwersji mocy klasy D, prąd szczytowy 3 - Sigma, zapewnia optymalizację zużycia energii i minimalne zniekształcenie harmonijne.
• Szybka samodzielna diagnostyka i ochrona łańcucha, wysoka wysoka bezpieczeństwo i niezawodność
• Zapewnienie, że urządzenie tłumiące izolację worka gazowego zwróci uwagę na tabelę drgań bez konieczności specjalnej podstawy.

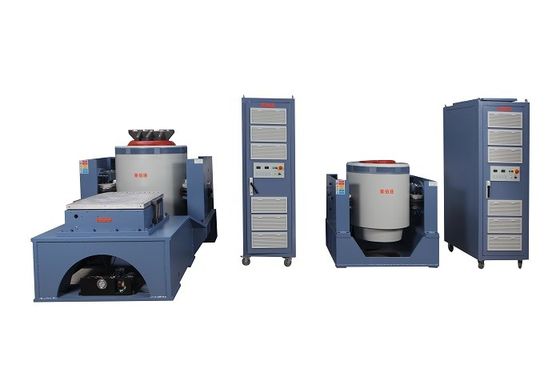

• Różne zastosowanie na stołach pionowych i poziomych.
• Prosta operacja dla sterownika.

Zasada działania:

Warsztaty:

Tag:

stolik badawczy wibracji,

sprzęt laboratoryjny wibracji,

urządzenia do badania opakowań
