Szczegóły Produktu:
|
| Nazwa produktu:: | elektrodynamiczny system badań wibracyjnych | Max Sine Force:: | 300 kg.f (3KN) |
|---|---|---|---|
| Max przemieszczenie:: | 38 mm | Maksymalne przyspieszenie:: | 100G |
| Max Velocity:: | 120 cm/s | Wymiary wzmacniacza:: | 800*550*1250mm |
| Zakres częstotliwości:: | 2-2500 Hz | Maksymalny ładunek:: | 120 kg |
| Atrakcja:: | sprzęt do badań wibracyjnych, usługi w zakresie badań wibracyjnych, Sprzęt do badań laboratoryjnych | ||
| Podkreślić: | wibrator elektrodynamiczny do części samochodowych,sprzęt do testów laboratoryjnych zgodny z MIL-STD,wibrator wibracyjny spełniający normy DIN ISO ASTM |
||

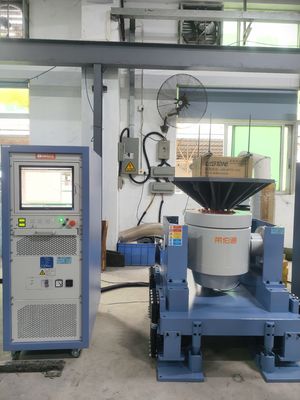

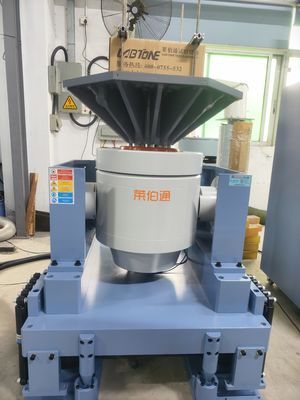

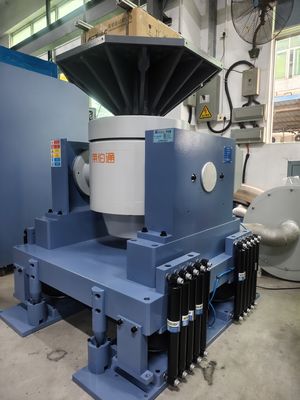

Sprzęt do badań laboratoryjnych wstrząsacz dynamiczny do badania drgań części samochodowych
Cechy:
Specyfikacje: EV203-EV220
| Model | EV203 | EV206 | EV210 | EV220 |
| Generator wibracji | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Częstotliwość ((Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| Maksymalna siła wyjściowa ((kg.f) | 300 | 600 | 1000 | 2000 |
| Maksymalny przemieszczenie (mmp-p) | 38 | 50 | 50 | 50 |
| Maksymalne przyspieszenie ((g) | 100 | 100 | 100 | 100 |
| Maksymalna prędkość ((cm/s) | 120 | 200 | 200 | 200 |
| Ładunek użyteczny ((kg) | 120 | 200 | 300 | 400 |
| Masę armatury ((kg) | 3 | 6 | 10 | 20 |
| Średnica armatury ((mm) | φ150 | φ200 | φ240 | φ320 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | |||
| Masę generatora wibracji ((kg) | 460 | 920 | 1100 | 1600 |
| Wymiar generatora drgań L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Wzmacniacz mocy | Amp3k | Amp6k | Amp12k | Amp22k |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | |||
| Masę wzmacniacza mocy ((kg) | 250 | 320 | 350 | 500 |
| Wymiar wzmacniacza mocy L*W*H(MM | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Użyteczność Wymagania |
3-fazowe AC380V ± 10% 50Hz | |||
| Pojemność całkowita (KW) | 9 | 20 | 25 | 35 |
Stosowane normy:Wymagania w zakresie ochrony środowiska
Praktyczne branże:
Części i układy samochodowe
Zestaw elektroniczny, badania sprzętu komputerowego
Badania lotnicze i sprzętu wojskowego
Badania części satelitarnych
Badania produktu i opakowania
Ogólne badanie stresu
Wykonanie dynamicznego shakera
Maksymalny poziom przyspieszenia w elektromagnetycznym wstrząsaczu zależy od maksymalnego prądu i stanu obciążenia.przesunięcie ruchomego elementu jest ograniczone w taki sposób, że przyspieszenie nie osiągnie wysokiego poziomuCzęstotliwość rezonansu ruchomego elementu jest zaprojektowana tak, aby była wyższa niż górna granica zakresu częstotliwości wstrząsacza.
Wybór modelu Shaker
Aby wybrać odpowiedni system badań drgań, najważniejsze jest poznanie siły pobudzenia wymaganej do wykonania testu drgań.Należy określić następujące dane::
Przymocowanie próbki wybierane jest na podstawie górnej granicy częstotliwości badań i wielkości próbki, albo pionowej platformy rozszerzającej, albo poziomego stołu przesuwnego.Masa próbki jest potrzebna do oceny wymaganej siły pobudzenia do badania drgań.
Usługa
Usługi przedsprzedażowe
1) Konsultacje techniczne: metoda badań, planowanie i sugestie laboratoryjne.
2)Wybór wyposażenia: schemat wyboru, FAQ.
3)System testowania produktów.
4)Komunikacja z klientami i sprawozdanie z postępów.
Usługa posprzedażna
1)Kształcenie techniczne: obsługa urządzeń, codzienna konserwacja, rozpoznanie i rozwiązywanie problemów ze wspólnymi usterkami.
2)Planowana obsługa na miejscu: wykrywanie problemu tak szybko, jak to możliwe, w celu wyeliminowania sprzętu i zagrożeń spowodowanych przez człowieka.Ma to zapewnić długotrwałe i stabilne działanie urządzeń oraz dostarczanie najnowszych informacji technicznych..
3)Wsparcie techniczne: specjalne usługi płatne są świadczone zgodnie z potrzebami klienta.
Częste pytania:
Jak przymocować sprzęt, który testujesz do trzęsiarki?
Wykorzystując urządzenie, zwykle aluminiowe lub magnezowe dla lekkości połączonej z sztywnością.
Jak kontrolować trzęsienie?
Jeśli szukamy rezonancji w testowanym produkcie, polecamy wstrząsaczowi wstrząsnąć produktem z jednej częstotliwości na raz, ale zmieniać tę częstotliwość testową,aby zamiatać go w zakresie częstotliwościAle bardziej realistycznie, polecamy wibratorowi, aby wibrował losowo i pobudzał wszystkie rezonansy jednocześnie. Komendy sterowania trafiają do klawiatury specjalnie zaprogramowanego komputera.
Co to za rezonansy? Są złe?
Czy kiedykolwiek zauważyłeś, że kierownica porusza się z dość dużą amplitudą przemieszczenia, większą niż wejście do kolumny?Istnieje niewielka szansa, że w ciągu kilku lat to bicie kolumny kierowniczej może spowodować niewydolność z powodu zmęczenia zgięciaKiedy wstrząsamy instrumentem pojazdu samochodowego, statku lub lądowego, szukamy na przykład części drukowanych płyt przewodów (PWB) reagujących z większym ruchem niż wprowadzamy.Zgięcie może uszkodzić okablowanie PWB, może uszkodzić podłączone elementy i uszkodzi lutowane połączenia między elementami a PWB.
