Szczegóły Produktu:
|
| Nazwa produktu:: | elektrodynamiczny system badań wibracyjnych | Max Sine Force:: | 1000 kg.f (10 KN) |
|---|---|---|---|
| Max przemieszczenie:: | 50 mm | Maksymalne przyspieszenie:: | 100G |
| Max Velocity:: | 200 cm/s | Wymiary wzmacniacza:: | 800*550*1520mm |
| Zakres częstotliwości:: | 2-3000 Hz | Maksymalny ładunek:: | 200 kg |
| Atrakcja:: | sprzęt do badań wibracyjnych, usługi w zakresie badań wibracyjnych, Sprzęt do badań laboratoryjnych | ||
| Podkreślić: | wibrator elektrodynamiczny do części samochodowych,z wyłączeniem urządzeń do pomiaru ciosów,elektrodynamiczne wstrząsacze spełniające normy MIL-STD |
||

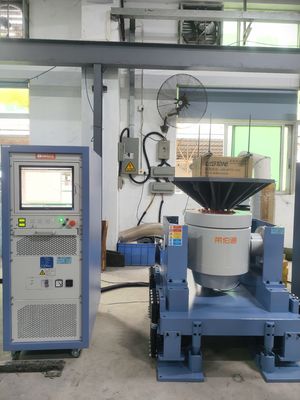

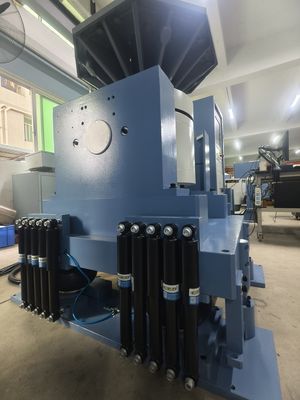

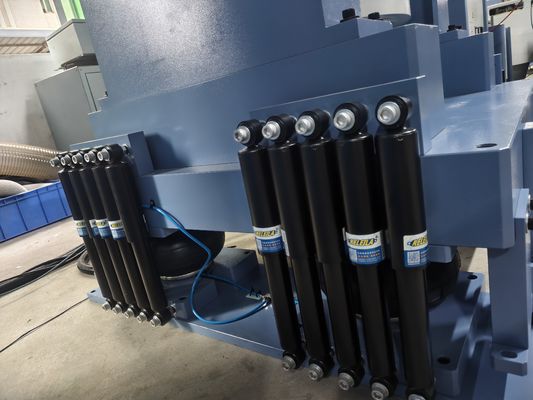

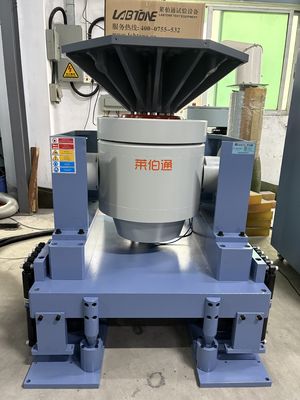

Laboratoryjny wibracyjny elektrodynamiczny do części samochodowych spełniający normy MIL-STD, DIN, ISO, ASTM
Cechy:
Specyfikacje: EV203-EV220
| Model | EV203 | EV206 | EV210 | EV220 |
| Generator wibracji | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Częstotliwość (Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| Maks. Siła wzbudzająca (kgf) | 300 | 600 | 1000 | 2000 |
| Maks. Przesunięcie (mmp-p) | 38 | 50 | 50 | 50 |
| Maks. Przyspieszenie (g) | 100 | 100 | 100 | 100 |
| Maks. Prędkość (cm/s) | 120 | 200 | 200 | 200 |
| Obciążenie (kg) | 120 | 200 | 300 | 400 |
| Masa wirnika (kg) | 3 | 6 | 10 | 20 |
| Średnica wirnika (mm) | φ150 | φ200 | φ240 | φ320 |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |||
| Waga generatora wibracji (kg) | 460 | 920 | 1100 | 1600 |
| Wymiar generatora wibracji L*W*H (MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Wzmacniacz mocy | Amp3k | Amp6k | Amp12k | Amp22k |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |||
| Waga wzmacniacza mocy (kg) | 250 | 320 | 350 | 500 |
| Wymiar wzmacniacza mocy L*W*H (MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Użyteczność Wymagania |
3-fazowe AC380V ±10% 50Hz | |||
| Pojemność agregatu (KW) | 9 | 20 | 25 | 35 |
Obowiązujące normy:MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.
Obowiązujące branże:
Części i systemy motoryzacyjne – testy kwalifikacyjne
Testowanie montażu elektronicznego, sprzętu komputerowego
Testowanie awioniki i sprzętu wojskowego
Testowanie komponentów satelitarnych
Testowanie produktów i opakowań
Ogólne badania przesiewowe naprężeń
Wydajność dynamicznego shakera
Maksymalny poziom przyspieszenia shakera elektromagnetycznego jest określany przez maksymalny prąd i warunki obciążenia. Przy niskiej częstotliwości przemieszczenie ruchomej części jest ograniczone w taki sposób, że przyspieszenie nie osiągnie wysokiego poziomu. Częstotliwość rezonansowa elementu ruchomego jest zaprojektowana tak, aby była wyższa niż górna granica zakresu częstotliwości shakera.
Wybór modelu shakera
Aby wybrać odpowiedni system testów wibracyjnych, najważniejsze jest poznanie siły wzbudzającej wymaganej do przeprowadzenia testu wibracyjnego. Aby ocenić i obliczyć siłę wzbudzającą, należy określić następujące dane:
Mocowanie próbki jest wybierane na podstawie górnej granicy częstotliwości testowej i rozmiaru próbki, albo platformy rozszerzającej pionowo, albo stołu ślizgowego poziomego. Masa próbki jest potrzebna do oceny wymaganej siły wzbudzającej do testu wibracyjnego.
Serwis
Serwis przedsprzedażowy
1) Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
2) Wybór sprzętu: schemat wyboru, FAQ.
3) Schemat testowania produktu.
4) Komunikacja z klientem i raport z postępów.
Serwis posprzedażowy
1) Szkolenia techniczne: obsługa sprzętu, codzienna konserwacja, diagnoza i rozwiązywanie typowych usterek.
2) Planowany serwis na miejscu: Wykrywanie problemu tak szybko, jak to możliwe, w celu wyeliminowania zagrożeń sprzętowych i antropogenicznych. Ma to na celu zapewnienie długotrwałej i stabilnej pracy sprzętu, a także dostarczanie najnowszych informacji technicznych.
3) Wsparcie techniczne: specjalne usługi płatne są świadczone zgodnie z potrzebami klienta.
FAQ:
Jak mocujesz testowany sprzęt do shakera?
Za pomocą mocowania, zwykle aluminiowego lub magnezowego dla lekkości w połączeniu ze sztywnością. Mogą być odlewane lub mniejsze mocowania obrabiane z litego materiału. Większość mocowań jest spawana.
Jak kontrolujesz shakery?
Jeśli szukamy rezonansów w produkcie, który testujemy, nakazujemy shakerowi wstrząsać produktem z jedną częstotliwością na raz, ale zmieniać tę częstotliwość testową, aby przesunąć ją w zakresie częstotliwości. Ale bardziej realistycznie, nakazujemy shakerowi wibrować losowo i wzbudzać wszystkie rezonanse jednocześnie. Polecenia sterujące trafiają do klawiatury specjalnie zaprogramowanego komputera.
Co to są te rezonanse? Czy są złe?
Czy zauważyłeś kiedyś, że kierownica porusza się z dość dużą amplitudą przemieszczenia, większą niż wejście do kolumny? To powiększenie nazywa się rezonansem. Prawdopodobnie Cię to denerwuje. Istnieje niewielka szansa, że za kilka lat to biczowanie kolumny kierownicy może spowodować uszkodzenie zmęczeniowe zginaniem. Kiedy wstrząsamy instrumentem samochodowym, statkowym lub lądowym, szukamy na przykład fragmentów płytek drukowanych (PWB) reagujących z większym ruchem niż wprowadzamy. To zginanie może uszkodzić okablowanie PWB, może uszkodzić dołączone komponenty i uszkodzi połączenia lutowane między komponentami a PWB.
