Szczegóły Produktu:
|
| Model systemu:: | EV1005 | Max. Maks. Acceleration: Przyśpieszenie:: | 30G |
|---|---|---|---|
| Max. Prędkość:: | 1,6 m/s | Losowa siła:: | 550 N (55kg.f) |
| Przemieszczenie:: | 20 mm | Metoda chłodzenia:: | SPRAWDZIone powietrze |
| Atrakcja:: | Usługi testowania wibracji, system wytrząsarki wibracyjnej, sprzęt do testowania wibracji | ||
| Podkreślić: | Minitypowy system badań drgań,standard electrodynamic vibration shaker,laboratory vibration system for teaching |
||
Opis
Dzięki niewielkiej wadze, małej objętości i wygodzie przenoszenia, standardowy stół wibracyjny serii ET jest szeroko stosowany do kalibracji czujników przyspieszenia; testów wibracyjnych, testów zmęczeniowych i testów impedancji mechanicznej małych części; jednocześnie seria ET może być również wykorzystywana do nauczania, badań naukowych i w laboratoriach.

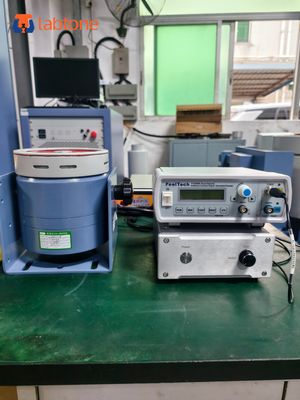

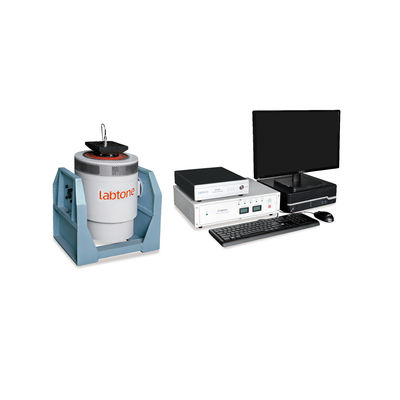

System testów wibracyjnych typu Minitype
Dzięki niewielkiej wadze, małej objętości i wygodzie przenoszenia, standardowy stół wibracyjny serii ET jest szeroko stosowany do kalibracji czujników przyspieszenia; testów wibracyjnych, testów zmęczeniowych i testów impedancji mechanicznej małych części; jednocześnie seria ET może być również wykorzystywana do nauczania, badań naukowych i w laboratoriach.
Test wibracyjny to proces wzbudzania lub wstrząsania jakąś częścią lub urządzeniem w celu obserwacji jego reakcji w rzeczywistym środowisku. Testy wibracyjne są szeroko stosowane w wielu dziedzinach, począwszy od płyt obwodów drukowanych, samolotów, statków, rakiet, pocisków, samochodów, sprzętu gospodarstwa domowego i innych produktów przemysłowych.
Labtone może zaoferować Państwu całą propozycję testów wibracyjnych i zapewnić certyfikaty jakości produktów zgodnie z normami krajowymi i międzynarodowymi, w tym normami GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.
| Pozycja | Konfiguracja | Ilość |
| 1. | Wibracjewstrząsarka | |
| Wstrząsarka ET30 | 1 zestaw | |
| 2. | Cyfrowy wzmacniacz mocy | |
| Wzmacniacz mocy PA502E | 1 zestaw | |
| 4. | Dołączone akcesoria | |
| linia połączeniowa | 1 zestaw | |
| Instrukcja obsługi, raport z inspekcji, certyfikat, instrukcja konserwacji itp. | 1 zestaw | |
| Narzędzia specjalne | 1 zestaw |
Specyfikacja maszyny do testów wibracyjnych:

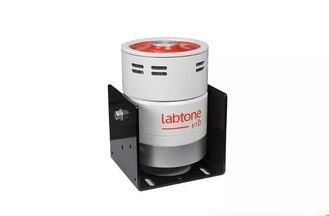

| Elektrodynamiczny wstrząsarka | |
| Maks. siła wzbudzenia sinusoidalnego | 55 kgf szczyt (550 N) |
| Zakres częstotliwości | 5～5000 Hz (Dostępne są wyższe częstotliwości) |
| Maks. przemieszczenie | 20 mm p-p |
| Maks. prędkość | 1,6 m/s |
| Maks. przyspieszenie | 30 G (300 m/s2) |
| Wsparcie obciążenia pionowego | 20 kg |
| Średnica twornika | Ф120 mm |
| Waga twornika | 1,7 kg |
| Wymiar całkowity | 445 mm dł. x 333 mm gł. x 203 mm wys. |
| Waga wstrząsarki | 97 kg |
| Typ chłodzenia | Chłodzenie powietrzem przez wewnętrzny wentylator osiowy |
| PA501EFPowerAmplifier | |
| Moc wyjściowa | 900 VA |
| Wymiar szafy wzmacniacza | 430mm×200mm×500mm |
| System ochrony serwo | |
| Funkcje: | BEZPIECZNIK, OSC ZERO, OVER DISP, OVER VILTAGE, OVER CURRENT, OVER HEAT, EXT-TRIP, EXT-STOP |
| Vibracyjny kontroler | |
| Konfiguracja sprzętowa: | 2-kanałowe wejścia, 1-kanałowe wyjścia |
| Komputer sterujący | 1 zestaw |
| Funkcja |
Sterowanie sinusoidalne, Sterowanie losowe Język: angielski, chiński |
| System operacyjny | Microsoft Windows 7/8/10 |
| Czujnik przyspieszeniaLAB |
Zakres częstotliwości: 1-12 kHz Czułość: 30 ±10 pC/g Zakres temperatur: -40℃ do 160℃ |
| Rozszerzacz głowicy VT40CM | |
| Rozmiar stołu | 400x400mm |
| Materiał | Stop magnezu |
| Częstotliwość | Do 2000 Hz |
| Wymagania elektryczne: | |
| Zasilanie | AC 220V±10%, 50/60 Hz, jednofazowe, 900VA |
| Wymagania środowiskowe |
Temperatura: 0～40ºC Wilgotność względna: 0～80%, bez kondensacji |
