Szczegóły Produktu:
|
| siła sinusoidalna: | 700kg.f(7kN) | Losowa siła: | 700kg.f(7kN) |
|---|---|---|---|
| Shock Froce: | 1400kg.f(14kN) | Przemieszczenie: | 51 mm |
| Maksymalne przyspieszenie: | 100G | Ładunek: | 200 kg |
| Maksymalna prędkość: | 2,0 m/s | ||
| Podkreślić: | Maszyna do testów wibracyjnych sinusoidalnych dla baterii,Wibrator do testów wibracyjnych losowych zgodny z UN38.3,Wysokowydajny sprzęt do laboratoryjnych testów wibracyjnych |
||
Wysokiej częstotliwości wibracyjny stół wstrząsowy maszyna do testowania wibracji
| Pozycja | Konfiguracja | Ilość |
| 1) | Wibrator | |
| Wibrator A07S23 ((w tym pneumatyczny kontroler centrowania) | 1 zestaw | |
| Dmuchawa B402S (w tym tłumik i kanał) | 1 zestaw | |
| Rozszerzacz głowicy VT60CM | 1 zestaw | |
| 2) | Wzmacniacz mocy | |
| Wzmacniacz mocy LA7K (w tym zasilanie polowe) | 1 zestaw | |
| 3) |
Kontroler wibracji-Vcs-02 |
|
| Akcelerometr (w tym kabel BNC-M5 o długości 7m i niskim poziomie szumów) | 2 zestawy | |
| Komputer(W tym klawiatura, mysz i monitor) | 0 zestawów | |
| 4) |
Dokumentacja Instrukcja obsługi, lista pakowania |
1 zestaw |
| 5) | Akcesoria | |
| Narzędzia konserwacyjne | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
| Specyfikacje wibratora | |
| Szczytowa sinusoida (Pk) | 700 kgf szczyt (7,0 kN) |
| Losowe (RMS) | 700 kgf r.ms (7,0 kN) @ISO5344 |
| Wstrząs (Pk) | 1400 kgf szczyt (14 kN) @6ms |
| Użyteczna częstotliwość | 1～4000Hz |
| Maksymalne przemieszczenie (p-p) | 51 mm (2 cale) |
| Maks. prędkość | 2 m/s |
| Maks. przyspieszenie | 100g |
| Wsparcie obciążenia pionowego | 300 kg |
|
Naturalne zawieszenie korpusu |
< 2,5 Hz |
| Średnica twornika | Ф230 mm |
| Waga twornika | 7,0 kg |
|
Rezonans podstawowy |
3500 Hz (nom.)±5% |
|
Mocowanie obciążenia |
16x wkładki M8 |
| Gęstość strumienia rozproszonego | ＜10 gauss |
| Wymiary wibratora | 300.N.M |
| Waga wibratora | 935mmL×720mmD×760mmH |
| Specyfikacje wzmacniacza mocyLA7K | |
| Znamionowa moc wyjściowa | 7kVA(110V/70A) |
| Stosunek sygnału do szumu | > 65 dB |
| Sprawność wzmacniacza | ≥ 90% |
| Ogólne wymiary wzmacniacza | 619mm×900mm×1520mm |
Baterie zasilają wiele rzeczy, które umożliwiają i spełniają nasze codzienne życie. Ponieważ nasze życie stało się mniej związane – urządzenia z pewnością stały się bardziej wydajne – ale także – baterie zapewniają teraz wyższą gęstość energii.
Pomyśl przez chwilę o wysyłce wszystkich tych baterii… W bardzo realnych warunkach – przesyłka może reprezentować ogromną gęstość energii – a w przypadku wypadku – ta energia może zostać uwolniona w bardzo niepożądany sposób.
Większość baterii przechodzi testy symulacji transportu, aby spełnić międzynarodowe standardy wysyłki. Dotyczy to zwłaszcza baterii litowo-jonowych. Aby zapewnić bezpieczeństwo podczas transportu, baterie litowe muszą być testowane zgodnie ze specyfikacjami UN/DOT. Podręcznik testów i kryteriów ONZ sekcja 38.3 (UN/DOT 38.3) opisuje testy dla baterii litowych. Labtone posiada sprzęt testowy i wiedzę specjalistyczną do przeprowadzania testów (UN/DOT 38.3) – T3 (wibracje), T4 (wstrząsy) i T6 (uderzenia).
Zagrożenia transportowe to nie jedyne dynamiczne warunki, które muszą przetrwać konstrukcje akumulatorów. Kiedy przenośne urządzenie elektroniczne pozbywa się opakowania po otrzymaniu, możesz stwierdzić, że środowisko codziennego użytkowania jest bardziej rygorystyczne niż środowisko wysyłki. W zastosowaniach motoryzacyjnych elektrycznych / hybrydowych akumulatory będą narażone na nieustanne wibracje. Istnieje wiele specyfikacji branżowych dotyczących testowania akumulatorów, aby upewnić się, że są one w stanie sprostać temu rodzajowi użytkowania:
1) Wytrzymały system zawieszenia i prowadzenie liniowe, duża nośność, dobre funkcje prowadzenia, wysoka stabilność.
2) Poduszka powietrzna środka obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmian amplitudy.
3) Wysokowydajne przełączanie mocy klasy D, szczytowy prąd 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4) Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacji wstrząsów poduszką powietrzną dla platformy wibracyjnej bez potrzeby dodatkowego fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji
6) Poziome i pionowe platformy rozszerzające dla różnych zastosowań
7) Prosta obsługa kontrolera
* Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
* Wybór sprzętu: schemat wyboru, FAQ.
* Zobacz naszą fabrykę.
* Szkolenie z instalacji maszyny, szkolenie z obsługi maszyny.
* Inżynierowie dostępni do serwisowania maszyn za granicą.

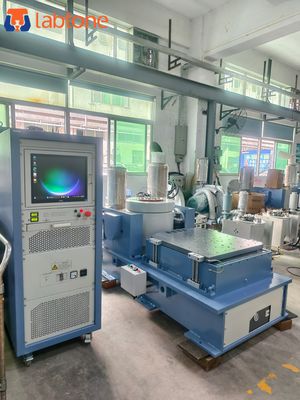

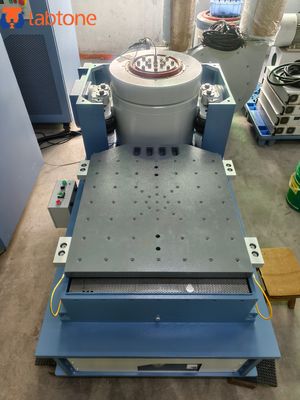

Obrazy maszyny do testowania wibracji:
