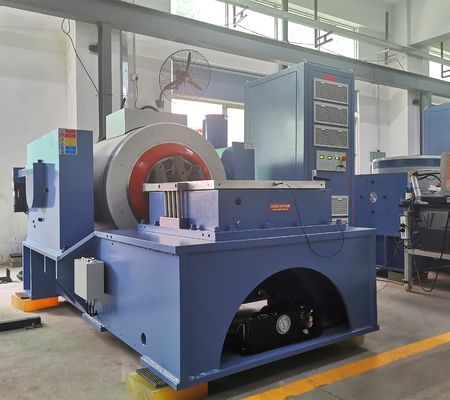

Szczegóły Produktu:
|
| Max. Maks. sine force siła sinusoidalna: | 5000 kgf (50kN) | Oś: | XYZ |
|---|---|---|---|
| Ładowność pionowa: | 500 kg | Max. Przyśpieszenie: | 100g |
| Zasilanie: | AC 380V 50Hz | Rozmiar shakera: | 1670 mm dł. × 1150 mm gł. × 1300 mm wys |
| Podkreślić: | Elektrodynamiczny system wibracyjny,50KN Vibration Shaker System,IEC60068 Vibration Test System |
||
| Parametry | Specyfikacja |
|---|---|
| Szczyt sinus (Pk) | 5000Kg.f szczyt (50KN) |
| Random (RMS) | 5000Kg.f r.ms (50KN) ISO5344 |
| Wstrząs (Pk) | 10000Kg.f szczyt (100KN) @6ms |
| Używalna częstotliwość | 1 ¢2500 Hz |
| Maksymalne przesunięcie (p-p) | 100 mm (4 cali) przerywany, 76 mm (3 cali) ciągły |
| Maksymalna prędkość | 2 m/s |
| Maksymalne przyspieszenie | Sine:100g (980 m/s2), Random 62g ((600 m/s2) |
| Podtrzymanie obciążenia pionowego | 500 kg |
| Naturalna częstotliwość zawieszenia ciała (osio siły napędowej) | O częstotliwości mniejszej niż 2,5 Hz |
| Średnica armatury | Ф440 mm |
| Waga armatury | 59 kg |
| Częstotliwość rezonansu podstawowego (tabela nagość) | 2,400 Hz (nom.) +/- 5% |
| Punkty mocowania obciążenia (standardy) | 16 wkładów ze stali nierdzewnej M10 |
| Gęstość przepływu strasznego | < 10 gaussów |
| Wymiary wstrząsacza | 1670mmL × 1150mmD × 1300mmH |
| Waga wstrząsacza | Około 4600 kg. |
| Wymóg sprężonego powietrza | 0.6 Mpa |
| Parametry | Specyfikacja |
|---|---|
| Nominalna zdolność produkcyjna | 50KVA ((120V rms / 420A rms) |
| Wskaźnik sygnału do hałasu | Większe niż 65 dB |
| Wydajność wzmacniacza | Większa niż 90% |
| Poziom wzmacniacza | 650 mmL x 920 mmD x 2100 mmH |
| Waga wzmacniacza | Około 560 kg. |
| Ochrona od zablokowania | Wprowadzanie nad napięciem/poniżej napięcia, usterka logiczna, wyjście nad napięciem/prąd, moc sterująca, zewnętrzna, ciśnienie oleju w shakerze, moduł O/T, temperatura shakera, podróż shakera |
| Model | EV203 | EV207 | EV210 | EV220 |
|---|---|---|---|---|
| Generator wibracji | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Częstotliwość ((Hz) | 2-4500 | 2-3000 | 2-3000 | 2-2500 |
| Maksymalna siła wyjściowa ((kg.f) | 300 | 700 | 1000 | 2000 |
| Maksymalny przemieszczenie (mm p-p) | 38 | 50 | 50 | 50 |
| Maksymalne przyspieszenie ((g) | 100 | 100 | 100 | 100 |
| Maksymalna prędkość ((cm/s) | 120 | 200 | 200 | 200 |
| Ładunek użyteczny ((kg) | 120 | 200 | 300 | 400 |
| Masę armatury ((kg) | 3 | 6 | 10 | 20 |
| Średnica armatury ((mm) | φ150 | φ200 | φ240 | φ320 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | |||
| Masę generatora wibracji ((kg) | 460 | 920 | 1100 | 1600 |
| Wymiar generatora drgań L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Wzmacniacz mocy | Amp3k | Amp6k | Amp12k | Amp22k |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | |||
| Masę wzmacniacza mocy ((kg) | 250 | 320 | 350 | 500 |
| Wymiar wzmacniacza mocy L*W*H(MM | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Wymagania użyteczności | 3-fazowe AC380V ± 10% 50Hz | |||
| Pojemność całkowita (KW) | 9 | 20 | 25 | 35 |
| Usługi przedsprzedażowe |
Doradztwo techniczne:Metody badań, planowanie i doradztwo w laboratorium Wybór sprzętu:Systemy wyboru typu, FAQ Programy badań produktów |
|---|---|
| Usługa sprzedaży | Komunikacja z klientami i aktualizacje postępów Wytyczne przedinstalowania, przygotowanie sprzętu, debugowanie i uruchomienie Współpraca z pomiarami weryfikacyjnymi prowadzonymi przez strony trzecie |
| Usługa posprzedażna | Okres gwarancji jakości jednego roku z długotrwałym utrzymaniem Wytyczne techniczne i wsparcie Czas reagowania na połączenia serwisowe 2 godziny Akceptuj opcje OEM, usług projektowych i etykiet kupujących |
