Szczegóły Produktu:
|
| Nazwa: | System testowy losowych wibracji spełnia normy MIL-Std-810F i MIL-Std-810G | sinus: | 1000kg.f(10kN) |
|---|---|---|---|
| Zaszokować: | 2000kg.f(20kN) | Amplituda: | 51 mm |
| Maksymalna prędkość: | 2,0 m/s | Metoda chłodzenia: | Chłodzenie powietrzem |
| Podkreślić: | system badań drgań z gwarancją,system badań drgań do kontroli produktu,system badań drgań zgodny ze standardami |
||

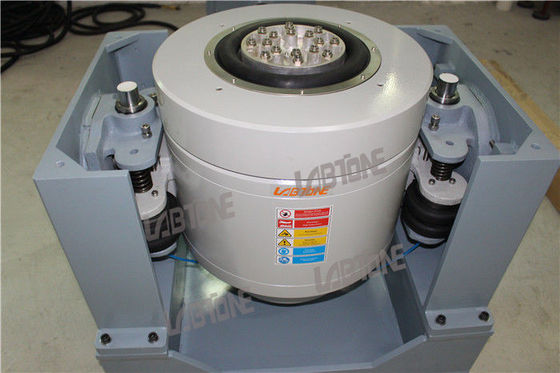

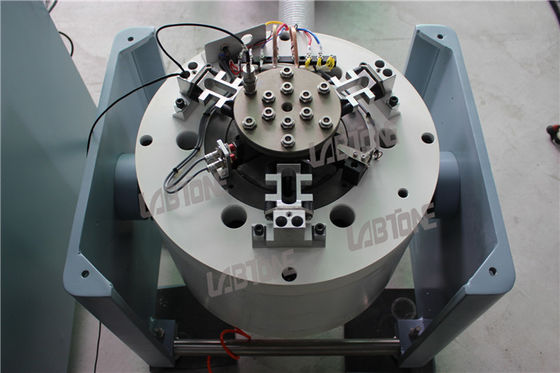

System testowania drgań losowych spełnia normy MIL-Std-810F i MIL-Std-810G
System badań drgań Opis
Kompletny zestaw układu badania drgań składa się z wstrząsacza, wzmacniacza mocy i układu sterowania pomiarem drgań,w zgodzie z odpowiednimi normami krajowymi i międzynarodowymi (np. MIL-STD), DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego w zakresie ustanowienia kontroli jakości produktów
System badawczy wibracjiSpecifikacja:
|
Model
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Częstotliwość ((Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Maksymalna siła wyjściowa ((kg.f)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Maks. przesunięcie
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Maksymalne przyspieszenie ((g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Maksymalna prędkość ((cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Ładunek użyteczny ((kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masę armatury ((kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Średnica armatury ((mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Metoda chłodzenia
|
Wymuszone chłodzenie powietrzem
|
|||||
|
Masę generatora wibracji ((kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Wymiar generatora drgań L*W*H(MM
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Wzmacniacz mocy
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Metoda chłodzenia
|
Wymuszone chłodzenie powietrzem
|
|||||
|
Masę wzmacniacza mocy ((kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Wymiar wzmacniacza mocy L*W*H(MM
|
800*550*1250
|
|||||
|
Wymagania użyteczności
|
3-fazowe AC380V ± 10% 50Hz
|
|||||
|
Pojemność całkowita (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
| Pozycja | Konfiguracja | Co to jest? |
| 1. | Wstrząsacz wibracji | |
| VG1000-50 elektromagnetyczny wstrząsacz wibracji | 1 zestaw | |
| Dmuchawa chłodząca BL-1000 (włączając tłumik) | 1 zestaw | |
| System automatycznego centralnego ustawiania armatury | 1 zestaw | |
| 2. | WładzaWzmacniacz | |
| cyfrowy wzmacniacz mocy przełącznikowej Amp12K | 1 zestaw | |
| System ochrony serwo | 1 zestaw | |
| Zapewnienie zasilania | 1 zestaw | |
| 3. | cyfrowy sterownik wibracji (zintegrowana szafa przyrządów) | |
| kontroler wibracji | 1 zestaw | |
| Czujnik przyspieszenia systemu | 1 sztuk | |
| Komputer | 1 zestaw | |
| Komputer do instalacji oprogramowania sterowania | 1 zestaw | |
| 4. | Akcesoria | |
| Kable podłączające i przewody węzła | 1 zestaw | |
| Instrukcje obsługi, sprawozdanie z inspekcji, certyfikat, podręcznik obsługi itd. | 1 zestaw | |
| Narzędzia konserwacyjne | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
1) Wytrzymały układ zawieszenia i kierowanie ruchem liniowym, silna nośność, dobre funkcje kierowania, wysoka stabilność.
2) Poduszka powietrzna o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, silna nośność, doskonała wydajność w zakresie zmienności amplitudy.
3) Wysokiej wydajności przełącznik zasilania klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenie harmonijne.
4) Szybka samodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacyjne poduszków powietrznych dla platformy drgań bez potrzeby dodatkowej podstawy, doskonałe odtworzenie fali drgań i zmniejszenie przepuszczalności drgań
6) Platformy ekspansji poziome i pionowe dla różnych zastosowań
7) Prosta obsługa sterownika
* Konsultacje techniczne: metoda badań, planowanie i sugestie laboratoryjne.
* Wybór wyposażenia: schemat wyboru, FAQ.
Zobacz naszą fabrykę.
* Szkolenie w zakresie montażu maszyny, szkolenie w zakresie obsługi maszyny.
* Inżynierowie dostępni do obsługi maszyn za granicą.
