Szczegóły Produktu:
|
| Losowa siła:: | 55 kg.f (550N) | Maksymalna prędkość:: | 160 mm/s |
|---|---|---|---|
| Max Acceleration ::: | 30 g | Maksymalne przesunięcie (PP): | 20 mm |
| Metoda chłodzenia:: | chłodzenie powietrzem | Waga armatury: | 1,7kg |
| Zakres częstotliwości: | 5 ～ 5000 Hz (dostępne są większe częstotliwości) | Nad całym wymiarem: | 445 mm l x 333 mm d x 203 mm h |
| Podkreślić: | System testów wibracyjnych z wymuszeniem sinusoidalnym,System testów wibracyjnych z akcelerometrem,System testów wibracyjnych 500N |
||

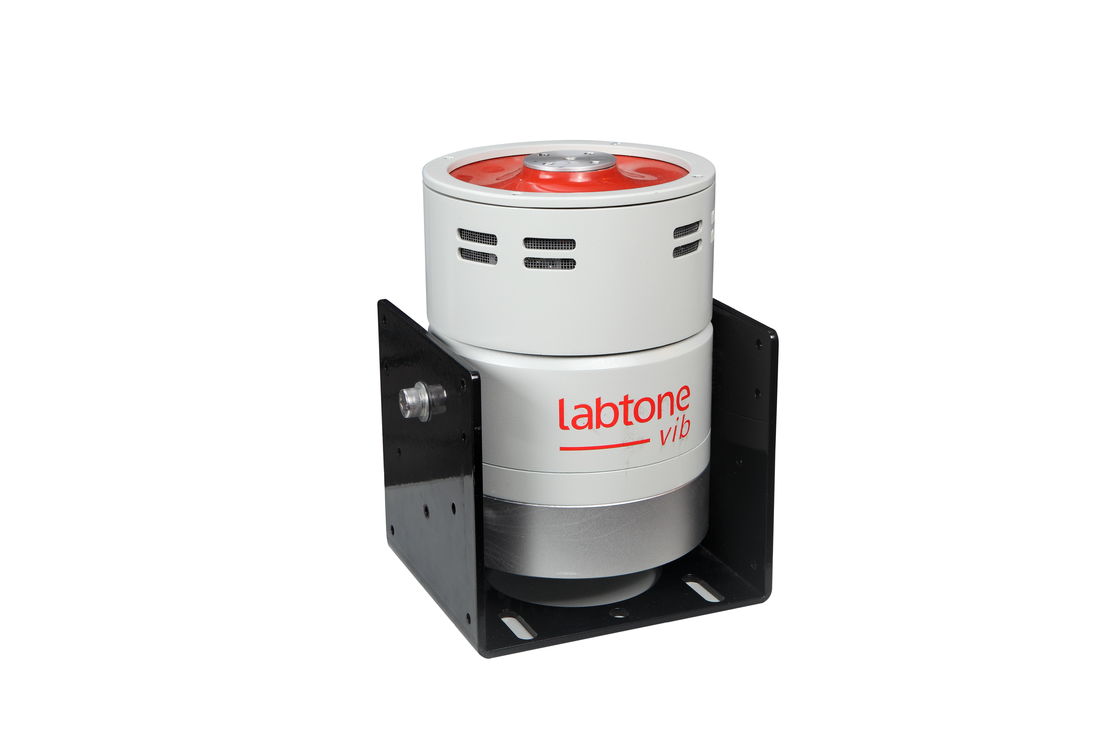

Minitypowy system badań drgań
Z lekką masą, niewielką objętością, wygodną w przemieszczaniu, standardowa tabela drgań serii ET jest szeroko stosowana w kalibracji czujników przyspieszenia; badanie drgań,badanie zmęczenia i badania impedancji mechanicznej mikroczęściJednocześnie seria ET może być również wykorzystywana do nauczania i badań naukowych oraz laboratoryjnych.
Badanie drgań jest procesem podniecania lub wstrząsania jakąś częścią lub urządzeniem w celu obserwacji jego reakcji w rzeczywistym środowisku.samolot, statek, rakieta, rakieta, samochód, urządzenie gospodarstwa domowego i inne produkty przemysłowe.
Labtone może zaoferować Ci całą propozycję wibracji i testowania, i zapewnić Ci certyfikaty jakości produktów zgodnie z krajowymi i międzynarodowymi standardami, w tym GB, GJB, UL, JIS,Standardy DIN, ISO, BS, MIL, IEC i ASTM.
| Pozycja | Konfiguracja | /Qty. |
| 1. | Wibracjewstrząsacz | |
| A005S12 Wstrząsacz | 1 zestaw | |
| Rozszerzacz głowy VT40CM | 1 zestaw | |
| 2. | Zwiększacz mocy cyfrowego przełącznika | |
| wzmacniacz mocy PA501EF | 1 zestaw | |
| 3. | Cyfrowy sterownik wibracji | |
| Jednostka główna cyfrowego sterownika wibracji | 1 zestaw | |
| Czujnik przyspieszenia systemu | 1 sztuk | |
| Płyta instalacyjna oprogramowania sterującego | 1 zestaw | |
| 4. | Dołączone akcesoria | |
| Kable przedłużające i węże kanałowe | 1 zestaw | |
| Instrukcje obsługi, sprawozdanie z inspekcji, certyfikat, podręcznik obsługi itd. | 1 zestaw | |
| Przymocowane narzędzia specjalne | 1 zestaw |
1) Stosować do kalibracji wysokoprecyzyjnego miernika drgań, badania impedancji mechanicznej i analizy drgań źródła drgań.
2) Stosuje się do badania drgań różnych małych i lekkich części, takich jak czujniki, maszyny elektroniczne, elektryczne itp.
3) Stosować się do sprzętu edukacyjnego do egzaminu podstawowego inżynierii drgań.
| Elektrodynamiczne wstrząsacz | |
| Maks. siła podniecająca sinus | 55Kg.f szczyt (550N) |
| Zakres częstotliwości | 5-5000 Hz (dostępne są większe częstotliwości) |
| Maks. przemieszczenie | 20 mm p-p |
| Maksymalna prędkość | 10,6 m/s |
| Maksymalne przyspieszenie | 30 G (300 m/s)2) |
| Podtrzymanie obciążenia pionowego | 20 kg |
| Średnica armatury | F120 mm |
| Masa oprawki | 10,7 kg |
| W całym wymiarze | 445 mm L x 333 mm D x 203 mm H |
| Waga wstrząsacza | 97 kg |
| Rodzaj chłodzenia | Chłodzenie powietrza przez wewnętrzny wentylator osiowy |
| PA501EFPowerAwzmacniacz | |
| Moc wyjściowa | 900 VA |
| Wymiar szafy wzmacniacza | 430 mm × 200 mm × 500 mm |
| System ochrony serwo | |
| Funkcje: | Zapewnienie, OSC NULL, ZA DISP, ZA WOLTANCJE, ZA PRZEDTEM, ZA WARMOŚĆ, EXT-TRIP, EXT-STOP |
| Vsterownik wibracji | |
| Konfiguracja sprzętu: | Dwukanałowe wejścia, jednokanałowe wyjścia |
| Komputer sterujący | 1 zestaw |
| Funkcja |
Kontrola sinusów, kontrola losowa Język: angielski, chiński |
| System operacyjny | Microsoft Windows 7/8/10 |
| Czujnik przyspieszeniaLAB |
Zakres częstotliwości:1-12KHz Wskaźnik czułości: Zakres temperatur: -40°C do 160°C |
| Rozszerzacz głowy VT40CM | |
| Wielkość stołu | 400x400 mm |
| Materiał | Stopy magnezu |
| Częstotliwość | Do 2000 Hz |
| Wymagania elektryczne: | |
| Zasilanie | 220V ± 10% prądu przemiennego, 50/60Hz, jednofazowa, 900VA |
| Wymogi dotyczące środowiska |
Temperatura: 0 ̊40oC Względna wilgotność: 0 ∼ 80%, nie kondensująca |

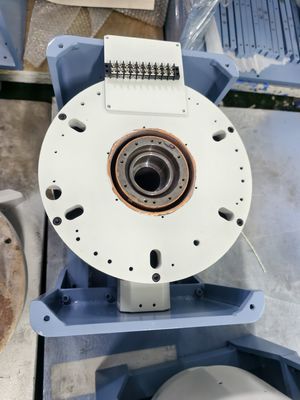

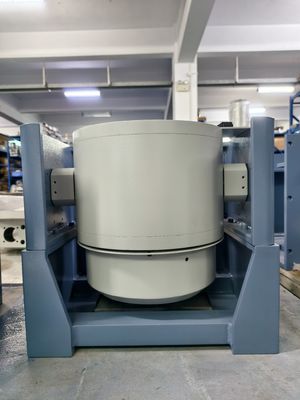

Szczegółowe zdjęcia:
