Szczegóły Produktu:
|
| Max wychodzący siła:: | 300kgf | Max. Przemieszczenie:: | 50 mm (3nch) |
|---|---|---|---|
| Ładowność:: | 120 kg | Średnica zbrojenia:: | ￠ 150 mm |
| Zasilacz:: | Prąd zmienny 3-fazowy 380 V / 50 Hz | Zakres częstotliwości:: | 2-2500 |
| Max. Maks. Acceleration: Przyśpieszenie:: | 100G | Max. Prędkość:: | 120 m/s |
| Atrakcja:: | urządzenia do testowania VPackging, sprzęt laboratoryjny wibracyjny | ||

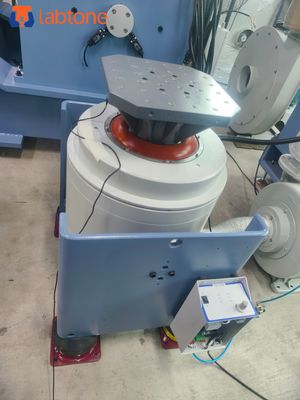

| Podkreślić: | System badań drgań 3-osiowych,stół wibracyjny do testów motoryzacyjnych,sprzęt do testów symulacji drogowej |
||
Wprowadzenie
Badanie drgań jest procesem podniecania lub wstrząsania jakąś częścią lub urządzeniem w celu obserwacji jego reakcji w rzeczywistym środowisku.samolot, statek, rakieta, rakieta, samochód, urządzenie gospodarstwa domowego i inne produkty przemysłowe.
Labtone może zaoferować Ci całą propozycję wibracji i testowania, i zapewnić Ci certyfikaty jakości produktów zgodnie z krajowymi i międzynarodowymi standardami, w tym GB, GJB, UL, JIS,Standardy DIN, ISO, BS, MIL, IEC i ASTM.
| Parametry VG300-40 elektrycznedynamiczne wstrząsacz | ||||
| Maks. siła podniecająca sinus | 300Kg.f szczyt (3KN) | |||
| Max. przypadkowa siła pobudzenia | 300Kg.f r.m (3KN) | |||
| Maksymalna siła pobudzająca wstrząs | 600Kg.f szczyt (6KN) | |||
| Zakres częstotliwości | 2 ̊2500 Hz | |||
| Maks. przemieszczenie | 38 mm p-p | |||
| Maksymalna prędkość | 10,8 m/s | |||
| Maksymalne przyspieszenie | 100G (980 m/s)2) | |||
| Maksymalne obciążenie (sinus) F=M.A | ||||
| 5G (49 m/s)2) | 10G (98 m/s)2) | 20G (196 m/s)2) | 30G (294 m/s)2) | |
| 57kg | 27kg | 12kg | 7kg | |
| Obciążenie rzeczywiste | 120 kg | |||
| Częstotliwość izolacji drgań | 20,5 Hz | |||
| Średnica armatury | Ф150 mm | |||
| Masa armatury | 3 kg | |||
| Śruby stołowe | 13 × M8 | |||
| Wyciek strumienia | < 10 gaussów | |||
| Dopuszczalny moment ekscentryczny | 300 N.m. | |||
| Wymiary wstrząsacza | 800×565×670 mm | |||
| Waga | Około 480 kg. | |||
| Amp3K cyfrowy wzmacniacz mocy przełącznika | |
| Moc wyjściowa | 4 KVA |
| Napięcie wyjściowe | 100 V |
| Prąd wyjściowy | 30A |
| Wydajność wzmacniacza | ≥ 90% |
| Częstotliwość przełączania | 116 kHz |
| Stosunek sygnału do hałasu | ≥ 65 dB |
| Hałas | ≤ 70 dB |
| Wymiar wzmacniacza | 880 × 590 × 1125 mm |
| System ochrony serwo | |
| Funkcje: | Temperatura, ciśnienie powietrza, przesunięcie, nad napięcie, nad prąd, pod napięcie wejściowe, usterka zewnętrzna, zasilacz sterowania, usterka logiczna, utrata fazy wejścia itp. |
| Cyfrowy sterownik wibracji | |
| Konfiguracja sprzętu: | Wprowadzanie 2-kanałowe, wyjście 1-kanałowe |
| Komputer sterujący | 1 zestaw |
Cechy:
Zasada działania:
Specyfikacje: EV203-EV220
| Model | EV203 | EV206 | EV210 | EV220 |
| Generator wibracji | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Częstotliwość ((Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| Maksymalna siła wyjściowa ((kg.f) | 300 | 600 | 1000 | 2000 |
| Maksymalny przemieszczenie (mmp-p) | 38 | 50 | 50 | 50 |
| Maksymalne przyspieszenie ((g) | 100 | 100 | 100 | 100 |
| Maksymalna prędkość ((cm/s) | 120 | 200 | 200 | 200 |
| Ładunek użyteczny ((kg) | 120 | 200 | 300 | 400 |
| Masę armatury ((kg) | 3 | 6 | 10 | 20 |
| Średnica armatury ((mm) | φ150 | φ200 | φ240 | φ320 |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | |||
| Masę generatora wibracji ((kg) | 460 | 920 | 1100 | 1600 |
| Wymiar generatora drgań L*W*H(MM | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Wzmacniacz mocy | Amp3k | Amp6k | Amp12k | Amp22k |
| Metoda chłodzenia | Wymuszone chłodzenie powietrzem | |||
| Masę wzmacniacza mocy ((kg) | 250 | 320 | 350 | 500 |
| Wymiar wzmacniacza mocy L*W*H(MM | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Użyteczność Wymagania |
3-fazowe AC380V ± 10% 50Hz | |||
| Pojemność całkowita (KW) | 9 | 20 | 25 | 35 |
Obsługa klienta
Przedsprzedaż:
W sprzedaży:
Po sprzedaży:

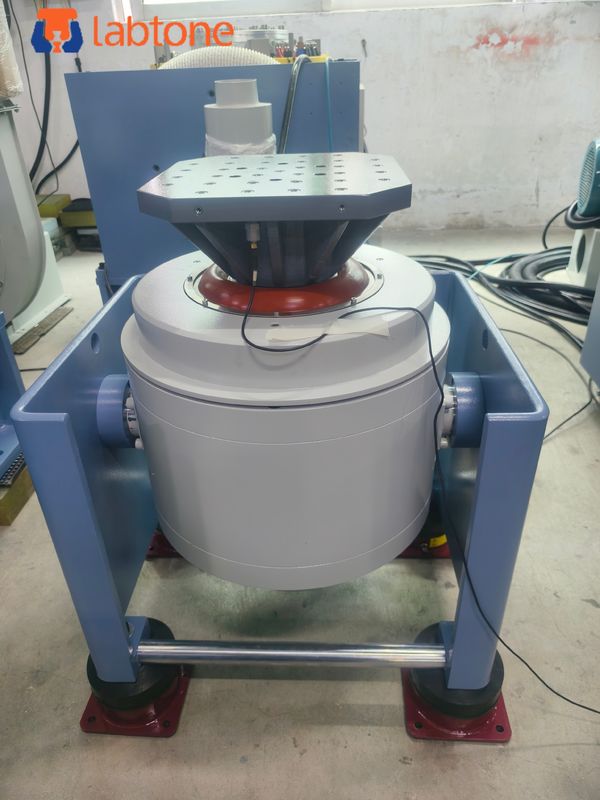

Szczegółowe zdjęcia:
