Szczegóły Produktu:
|
| Max wychodzący siła:: | 600kgf | Ładowność:: | 200 kg |
|---|---|---|---|
| Zakres częstotliwości:: | 2-3000 | Max. Maks. Acceleration: Przyśpieszenie:: | 100G |
| Średnica zbrojenia:: | 200 mm | Masa armatury:: | 6 kg |
| Atrakcja:: | Elektrodynamiczny system wytrząsarki, dynamiczny sprzęt do testowania | ||
| Podkreślić: | elektrodynamiczne wibracje wstrząsające o szerokiej częstotliwości,system badań drgań wysoka niezawodność,dynamiczne wstrząsy z gwarancją |
||
Obowiązujące normy: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.
Obowiązujące branże: Motoryzacja, Elektronika, Lotnictwo, Statki, Telekomunikacja, Przemysł wojskowy, Przyrządy pomiarowe itp.
Specyfikacje: EV103-EV220
| Model | EV203 | EV206 | EV210 | EV220 |
| Generator wibracji | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Częstotliwość (Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| Maks. siła wzbudzenia (kg.f) | 300 | 600 | 1000 | 2000 |
| Maks. przemieszczenie (mmp-p) | 38 | 50 | 50 | 50 |
| Maks. przyspieszenie (g) | 100 | 100 | 100 | 100 |
| Maks. prędkość (cm/s) | 120 | 200 | 200 | 200 |
| Obciążenie (kg) | 120 | 200 | 300 | 400 |
| Masa wirnika (kg) | 3 | 6 | 10 | 20 |
| Średnica wirnika (mm) | φ150 | φ200 | φ240 | φ320 |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |||
| Waga generatora wibracji (kg) | 460 | 920 | 1100 | 1600 |
| Wymiary generatora wibracji Dł.*Sz.*Wys. (MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Wzmacniacz mocy | Amp3k | Amp6k | Amp12k | Amp22k |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |||
| Waga wzmacniacza mocy (kg) | 250 | 320 | 350 | 500 |
| Wymiary wzmacniacza mocy Dł.*Sz.*Wys. (MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Użyteczność Wymagania |
3-fazowe AC380V ±10% 50Hz | |||
| Całkowita moc (KW) | 9 | 20 | 25 | 35 |
Cechy:
Duża nośność sprężyny powietrznej w centralnej komorze i dobra wydajność przy niskich częstotliwościach; Konstrukcja z podwójnym obwodem magnetycznym, z niskim upływem strumienia i jednorodnym polem magnetycznym; Funkcja testowania sinusoidy, losowa i wstrząsowa itp.; Dobry efekt chłodzenia i wentylator o niskim poziomie hałasu.
FAQ:
Jak mocujesz testowany sprzęt do wstrząsarki?
Za pomocą mocowania, zwykle aluminiowego lub magnezowego dla lekkości połączonej ze sztywnością. Mogą być odlewane lub mniejsze mocowania obrabiane z litego materiału. Większość mocowań jest spawana.
Jak kontrolujesz wstrząsarki?
Jeśli szukamy rezonansów w produkcie, który testujemy, polecamy wstrząsarce wstrząsać produktem z jedną częstotliwością na raz, ale zmieniać tę częstotliwość testową, aby ją przemiatywać w zakresie częstotliwości. Ale bardziej realistycznie, polecamy wstrząsarce wibrować losowo i wzbudzać wszystkie rezonanse jednocześnie. Polecenia sterujące trafiają do klawiatury specjalnie zaprogramowanego komputera.
Co to są te rezonanse? Czy są złe?
Czy zauważyłeś kiedyś, że kierownica porusza się z dość dużą amplitudą przemieszczenia, większą niż wejście do kolumny? To powiększenie nazywa się rezonansem. Prawdopodobnie Cię to denerwuje. Istnieje niewielka szansa, że za kilka lat to biczowanie kolumny kierownicy może spowodować uszkodzenie zmęczeniowe zginaniem. Kiedy wstrząsamy instrumentem samochodowym, statkowym lub lądowym, szukamy na przykład fragmentów płytek drukowanych (PWB) reagujących z większym ruchem niż wprowadzamy. To zginanie może uszkodzić okablowanie PWB, może uszkodzić dołączone komponenty i uszkodzi połączenia lutowane między komponentami a PWB.

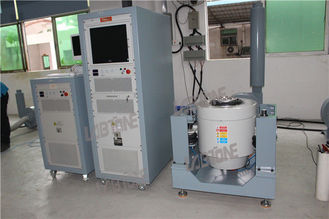

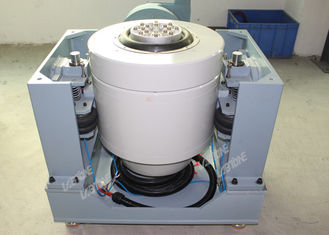

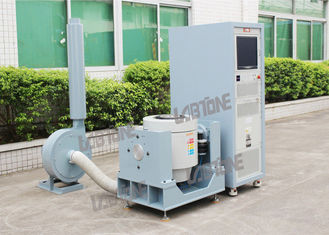

Szczegółowe zdjęcia:
