Szczegóły Produktu:
|
| Max Sine Force:: | 300 kg.f pik (3NN) | Max. Maks. random force losowa siła: | 300KG.F R.MS (3KN) |
|---|---|---|---|
| Zakres częstotliwości: | 2 ～ 2500 Hz | Max. Przyśpieszenie: | 100G |
| Max. Przemieszczenie: | 38 mm pp | Max. Prędkość: | 1,8 m/s |
| Atrakcja:: | System testu wibracji chłodzonego powietrzem, system testowy UN38.3, system testowy wibracji laborat | ||
| Podkreślić: | System testów wibracyjnych o szczytowej sile 300 kgf,System badań drgań chłodzonych powietrzem,System testów wibracyjnych dla laboratorium baterii |
||
Wprowadzenie
Test wibracyjny to proces wzbudzania lub wstrząsania części lub urządzenia w celu obserwacji jego reakcji w rzeczywistym środowisku. Test wibracyjny jest szeroko stosowany w wielu dziedzinach, począwszy od płyt obwodów drukowanych, samolotów, statków, rakiet, pocisków, samochodów, sprzętu gospodarstwa domowego i innych produktów przemysłowych.
Labtone może zaoferować Państwu całą propozycję wibracji i testów oraz dostarczyć certyfikaty jakości produktów zgodnie z normami krajowymi i międzynarodowymi, w tym normami GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.
| Parametry VG300-40 elektrodynamiczny wstrząsarka | ||||
| Maks. siła wzbudzania sinusoidalnego | 300 kgf szczyt (3 kN) | |||
| Maks. losowa siła wzbudzania | 300 kgf r.ms (3 kN) | |||
| Maks. siła wzbudzania udarowego | 600 kgf szczyt (6 kN) | |||
| Zakres częstotliwości | 2～2500Hz | |||
| Maks. przemieszczenie | 38 mm p-p | |||
| Maks. prędkość | 1,8 m/s | |||
| Maks. przyspieszenie | 100G (980 m/s2) | |||
| Maks. obciążenie (sinus) F=M.A | ||||
| 5G (49 m/s2) | 10G (98 m/s2) | 20G (196 m/s2) | 30G (294 m/s2) | |
| 57kg | 27kg | 12kg | 7kg | |
| Efektywne obciążenie | 120 kg | |||
| Częstotliwość izolacji wibracji | 2,5 Hz | |||
| Średnica twornika | Ф150 mm | |||
| Masa twornika | 3 kg | |||
| Śruba stołu | 13×M8 | |||
| Upływ strumienia | ＜10 gauss | |||
| Dopuszczalny moment mimośrodowy | 300 Nm | |||
| Wymiary wstrząsarki | 800×565×670 mm | |||
| Waga | Około 480 kg | |||
| Wzmacniacz3Cyfrowy przełącznik zasilania K | |
| Moc wyjściowa | 4 kVA |
| Napięcie wyjściowe | 100 V |
| Prąd wyjściowy | 30 A |
| Sprawność wzmacniacza | ≥90% |
| Częstotliwość przełączania | 116 kHz |
| Stosunek sygnału do szumu | ≥65dB |
| Szum | ≤70dB |
| Wymiar wzmacniacza | 880 × 590 × 1125 mm |
| System ochrony serwo | |
| Funkcje: | Temperatura, ciśnienie powietrza, nadmierne przemieszczenie, przepięcie, przetężenie, zbyt niskie napięcie wejściowe, usterka zewnętrzna, zasilanie sterowania, usterka logiczna, utrata fazy wejściowej itp. |
| Cyfrowy kontroler wibracji | |
| Konfiguracja sprzętowa: | Wejście 2-kanałowe, wyjście 1-kanałowe |
| Komputer sterujący | 1 zestaw |
Cechy:
Zasada działania:
Specyfikacje: EV203-EV220
| Model | EV203 | EV206 | EV210 | EV220 |
| Generator wibracji | VG300/40 | VG300/50 | VG1000/50 | VG2000/50 |
| Częstotliwość (Hz) | 2-2500 | 2-3000 | 2-3000 | 2-2500 |
| Maks. siła wyjściowa (kgf) | 300 | 600 | 1000 | 2000 |
| Maks. przemieszczenie (mmp-p) | 38 | 50 | 50 | 50 |
| Maks. przyspieszenie (g) | 100 | 100 | 100 | 100 |
| Maks. prędkość (cm/s) | 120 | 200 | 200 | 200 |
| Ładowność (kg) | 120 | 200 | 300 | 400 |
| Masa twornika (kg) | 3 | 6 | 10 | 20 |
| Średnica twornika (mm) | φ150 | φ200 | φ240 | φ320 |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |||
| Waga generatora wibracji (kg) | 460 | 920 | 1100 | 1600 |
| Wymiar generatora wibracji dł.*szer.*wys. (MM) | 750*555*670 | 800*600*710 | 845*685*840 | 1200*870*1100 |
| Wzmacniacz mocy | Amp3k | Amp6k | Amp12k | Amp22k |
| Metoda chłodzenia | Chłodzenie wymuszone powietrzem | |||
| Waga wzmacniacza mocy (kg) | 250 | 320 | 350 | 500 |
| Wymiar wzmacniacza mocy dł.*szer.*wys. (MM) | 800*550*1250 | 800*550*1250 | 800*550*1520 | 800*550*1520 |
| Użyteczność Wymagania |
3-fazowe AC380V ±10% 50Hz | |||
| Pojemność agregatu (KW) | 9 | 20 | 25 | 35 |
Obsługa klienta
Przedsprzedaż:
W trakcie sprzedaży:
Po sprzedaży:

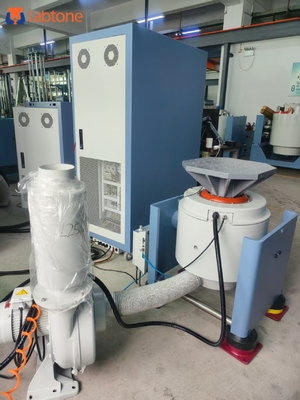

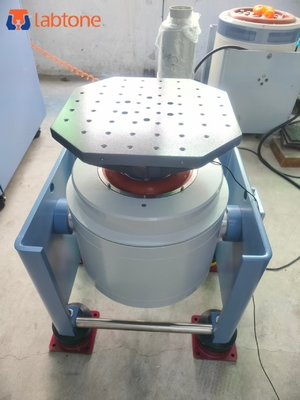

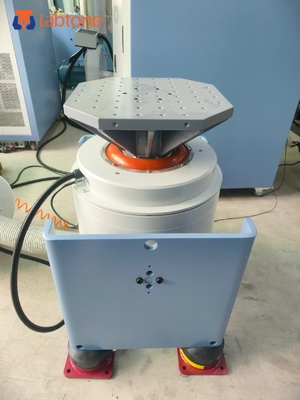

Szczegółowe zdjęcia:
