| Specyfikacje shakera |
| Szczytowa sinusoida (Pk) |
700 kgf szczytowe (7,0 kN) |
| Losowe (RMS) |
700 kgf r.ms (7,0 kN) @ISO5344 |
| Wstrząs (Pk) |
1400 kgf szczytowe (14 kN) @6ms |
| Specyfikacja dmuchawy |
1～4000Hz |
| Maksymalne przemieszczenie (p-p) |
51 mm (2 cale) |
| Maks. prędkość |
2 m/s |
| Maks. przyspieszenie |
Sinus: 100g (980 m/s2)；Losowe: 60g (588 m/s2) |
| Pionowe podparcie obciążenia |
300 kg |
|
Naturalna częstotliwość zawieszenia korpusu (oś ciągu)
< 2,5 Hz
|
Średnica twornika |
| Ф230 mm |
Waga twornika |
| 7,0 kg |
Częstotliwość rezonansowa podstawowa (goły stół) |
|
3500 Hz (nom.)±5%
Mocowanie obciążenia
|
Punkty (standardowe) |
|
16x wkładki M8
Gęstość strumienia rozproszonego
|
＜10 gauss |
| Wymiary shakera |
300.N.M |
| Waga shakera |
935mmL×720mmD×760mmH |
| Specyfikacje wzmacniacza mocy |
LA7K |
| Znamionowa wydajność wyjściowa7kVA(110V/70A) |
| Stosunek sygnału do szumu |
> 65 dB |
| Sprawność wzmacniacza |
≥ 90% |
| Ogólne wymiary wzmacniacza |
619mm×900mm×1520mm |
| Waga wzmacniacza |
Około 260 kg |
| Zabezpieczenie blokady |
●Napięcie wejściowe za wysokie/za niskie ●Błąd logiczny ●Napięcie/prąd wyjściowy za wysoki ●Zasilanie sterowania ●Zewnętrzne ●Ciśnienie oleju shakera ●Moduł O/T ●Temperatura shakera ●Skok shakera |
| Shaker |
kontroler |
| Specyfikacje VCS5X-2Sprzęt2 analogowe kanały wejściowe, 1 kanał napędowy |
| Częstotliwość próbkowania 102,4 kHz, zakres częstotliwości 40 kHz, |
>120dB zakres dynamiczny, 24-bitowy przetwornik ADC/DAC, scentralizowane 32-bitowe przetwarzanie DSP zmiennoprzecinkowe i konstrukcja o niskim poziomie szumów, > 90 dB zakres dynamiczny sterowania losowego, interfejs GUI systemu Windows i łączność Ethernet, interfejs graficzny. -20~60℃ Temperatura pracy, bezwentylatorowa konstrukcja w celu zmniejszenia szumów tła.
Funkcje sterowania
●Podstawowe losowe,●Sinusoidalne zamiatanie,●Klasyczny wstrząs,
|
| ●Wyszukiwanie rezonansu i śledzone przebywanie (opcjonalnie) |
Konfiguracja komputera:
● PC (procesor i3-3,6 GHz, 8 GB, 1 TB, port Ethernet 1000 Mb/s i 4 porty USB / system operacyjny Microsoft Windows 10)
|
| Akcelerometry sterujące |
●Tryb: LTE-B03A00 |
| Akcelerometr ładunkowy o wysokiej czułości, kabel koncentryczny C M5 do wtyczki BNC o niskim poziomie szumów, 1—8 kHz, 20 mV/g, M5 side Conn, izolacja galwaniczna, -40℃ do 160℃ |
Specyfikacje rozprężacza głowicy
VT50CM
|
| MateriałStop magnezu |
| Wymiar |
600mmX600mm |
| Masa efektywna w kg |
25KG |
| Użyteczna częstotliwość |
2000Hz |
| Specyfikacja dmuchawy |
B402S |
| Moc dmuchawy4 kW (5 KM) |
| Przepływ powietrza/ciśnienie: |
0,33 m |
| 3 |
/s @0,0035 MPaWymiary dmuchawy600mmL×560mmD×1470mmH |
| Waga dmuchawy |
160 kg |
| Wymagania środowiskowe systemu |
Wymagania dotyczące zasilania |
| 380VAC, 50 Hz, 3Ph, 17,5 kVA |
| Temperatura w pomieszczeniu operacyjnym |
0 do 40 stopni C |
| Ciągła praca systemu |
nie mniej niż 8 godzin przy pełnych parametrach |
| Wilgotność |
0 do 85%, bez kondensacji |
| Wymagania dotyczące sprężonego powietrza |
0,7 MPa |

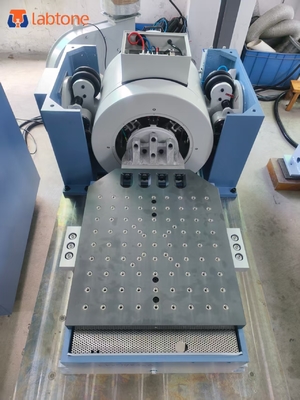

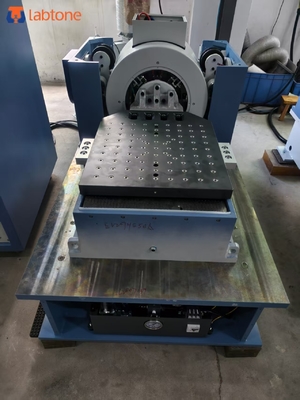

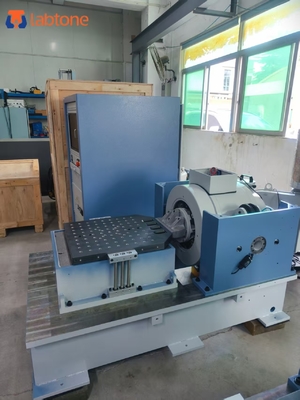

| Rozwiązania do testowania akumulatorów wstrząsowych i wibracyjnych |
Akumulatory zasilają wiele rzeczy, które umożliwiają i spełniają nasze codzienne życie. Ponieważ nasze życie stało się mniej związane z siecią – urządzenia z pewnością stały się bardziej wydajne – ale także – akumulatory zapewniają teraz większą gęstość energii. |
