Szczegóły Produktu:
|
| Siła sinusoidalna:: | 2400kg.f(24kN) | Siła szoku:: | Szczyt 4400 kgf (44 KN) |
|---|---|---|---|
| Losowa siła:: | 2200 kg.f rms (22KN) | Max Velocity:: | 2,0 m/s |
| Przemieszczenie:: | 51 mm | Ładunek:: | 400 kg |
| Atrakcja:: | sprzęt do badań wibracyjnych, elektrodynamiczny układ wibracyjny, sprzęt do badań dynamicznych | ||
| Podkreślić: | elektrodynamiczny wibrator do samolotów,system testów wibracyjnych MIL-STD-810G,wibrator do testowania wibracyjnego części samolotów |
||
System testów wibracyjnych Opis
Kompletny zestaw systemu testów wibracyjnych składa się z wibratora, wzmacniacza mocy i systemu kontroli pomiaru wibracji, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego dla ustanowienia kontroli jakości produktu
| Pozycja | Konfiguracja | Ilość |
| A | Wibrator | |
| Wibrator A11S24 ((w tym kontroler centrowania pneumatycznego) | 1 zestaw | |
| Dmuchawa B402S (w tym tłumik i przewód) | 1 zestaw | |
| Stół ślizgowy poziomy HG50M | 1 zestaw | |
| Rozszerzacz głowicy VT50CM | 1 zestaw | |
| B | Wzmacniacz mocy | |
| Wzmacniacz mocy LA10K (w tym zasilanie polowe) | 1 zestaw | |
| C. |
Kontroler wibracji-Vcs-2 (W tym oprogramowanie funkcji sprzętowych i kontrolnych CDS |
|
| Akcelerometr (w tym kabel BNC-M5 o długości 7m o niskim poziomie szumów) | 1 zestaw | |
| Komputer(W tym klawiatura, mysz i monitor) | 0 zestawów | |
| D |
Dokumentacja Instrukcja obsługi, raport z testu, lista pakowania |
1 zestaw |
| E | Akcesoria | |
| Narzędzia konserwacyjne | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
Cechy
| Specyfikacje wibratoraA20S34 | |
| Szczyt sinusoidalny (Pk) | 2400 kgf szczyt (24 kN) |
| Losowy (RMS) | 2200 kgf rms (22 kN) @ISO5344 |
| Wstrząs (Pk) | 4400 kgf szczyt (44 kN) @6ms |
| Użyteczna częstotliwość | DC～3000Hz |
| Maksymalne przemieszczenie (p-p) | 51 mm (2 cale) |
| Maks. prędkość | 2 m/s |
| Maks. przyspieszenie | Sinus: 100 g (980 m/s2)；Losowy: 60 g (588 m/s2) |
| Wsparcie obciążenia pionowego | 300 kg |
|
Naturalna zawiesina korpusu Częstotliwość (oś ciągu) |
Mniej niż 2,5 Hz |
| Średnica twornika | Ф340 mm |
| Waga twornika | Około 24 kg |
|
Częstotliwość rezonansowa podstawowa Częstotliwość (goły stół) |
2600 Hz (nom.) +/- 5% |
|
Mocowanie obciążenia Punkty (standardowe) |
21 stal nierdzewna M10 Wkładki |
| Gęstość strumienia rozproszonego | ＜10 gauss |
| Dopuszczalna siła częściowa | 500 N.M |
| Wymiary wibratora | 1190 mm dł. x 860 mm gł. x 1060 mm wys. |
| Waga wibratora | Około 1900 kg |
| Specyfikacje wzmacniacza mocyLA20KL | |
| Znamionowa moc wyjściowa | 22 kVA |
| Stosunek sygnału do szumu | Większy niż 65 dB |
| Sprawność wzmacniacza | Większa niż 90% |
| Ogólne wymiary wzmacniacza | 650 mm dł. x 920 mm gł. x 1780 mm wys. |
Rozmiar (mm): 300 x 300-1500x1500
Materiał: Aluminium / Magnez
Platforma rozszerzająca jest wykonana ze stopu magnezu, aby zapewnić rozszerzenie dla twornika. Dzięki rozsądnej i naukowej konstrukcji platforma może osiągnąć częstotliwość testową 2 kHz. Specyficzna mikrostruktura zapewnia rozsądne tłumienie wibracji i minimalizuje współczynnik wzmocnienia rezonansu wysokiej częstotliwości.
Materiał: Aluminium / Magnez
Zgodnie z rzeczywistym zapotrzebowaniem klienta możemy zaoferować różne kształty mocowań, takie jak trójwymiarowy kwadrat, kształt L i T.
* Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
* Wybór sprzętu: schemat wyboru, FAQ.
* Zobacz naszą fabrykę.
* Szkolenie z instalacji maszyny, szkolenie z obsługi maszyny.
* Inżynierowie dostępni do serwisowania maszyn za granicą.

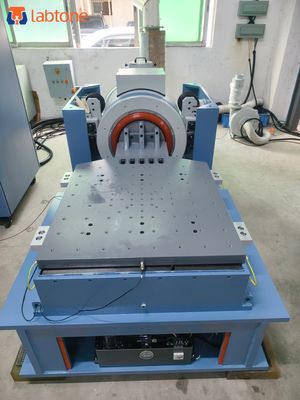

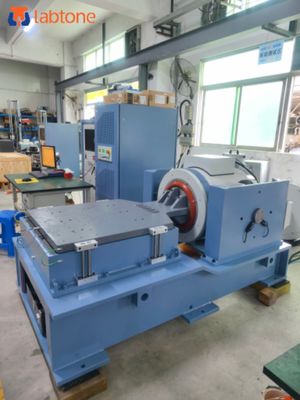

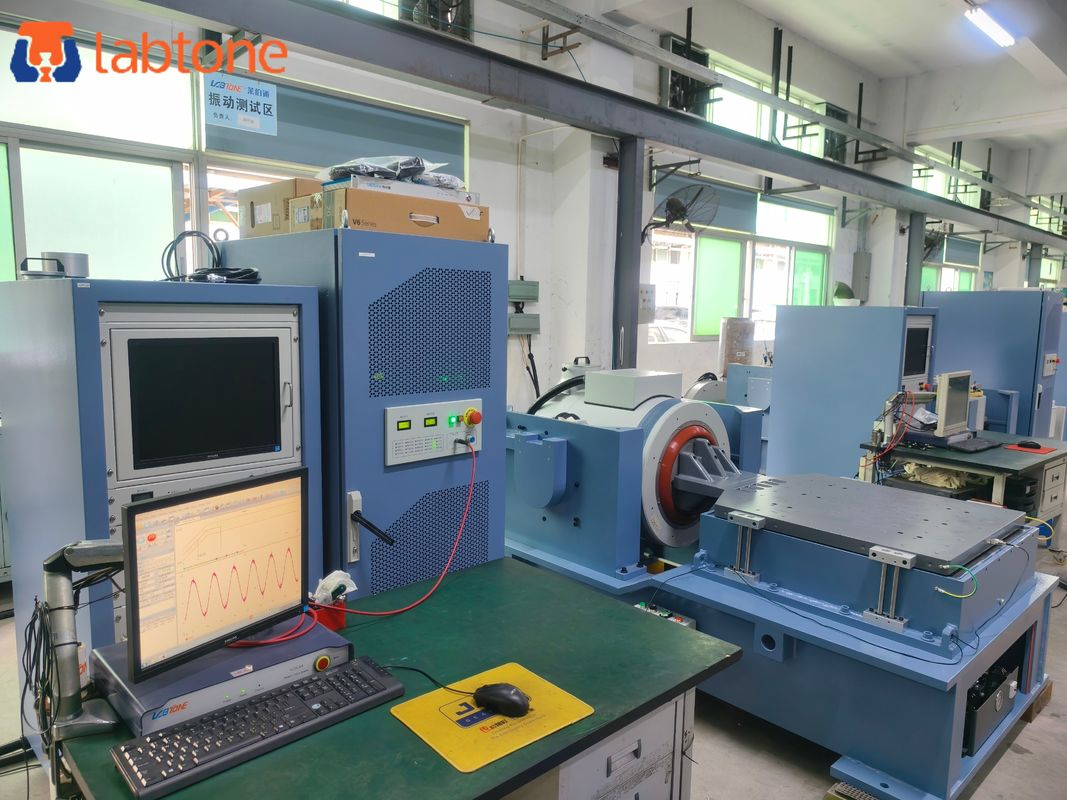

Szczegóły zdjęcia:
