Szczegóły Produktu:
|
| Siła sinusoidalna:: | 2400kg.f(24kN) | Siła szoku:: | Szczyt 4400 kgf (44 KN) |
|---|---|---|---|
| Losowa siła:: | 2200 kg.f rms (22KN) | Max Velocity:: | 2,0 m/s |
| Przemieszczenie:: | 51 mm | Ładunek:: | 400 kg |
| Atrakcja:: | Trójfazowy sprzęt do testowania wibracji, Elektrodynamiczny system testowania wibracji, System testo | ||
| Podkreślić: | System badania drgań ISTA dla akumulatorów elektrycznych,System badań drgań zgodny z normą UL2580,system testowania drgań losowo dla zestawów akumulatorów |
||

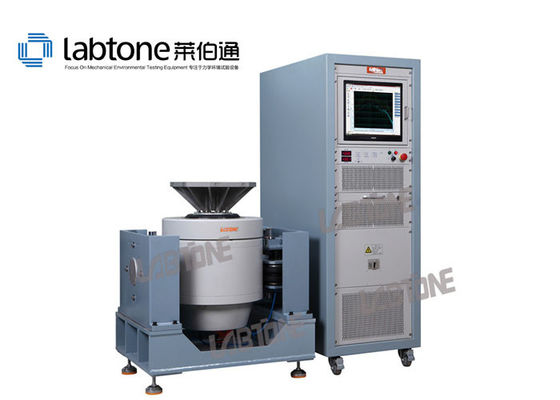

System badań drgań Opis
Kompletny zestaw układu badania drgań składa się z wstrząsacza, wzmacniacza mocy i układu sterowania pomiarem drgań,w zgodzie z odpowiednimi normami krajowymi i międzynarodowymi (np. MIL-STD), DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego w zakresie ustanowienia kontroli jakości produktów
| Pozycja | Konfiguracja | Co to jest? |
| A | Wstrząsacz wibracji | |
| A11S24 wstrząsacz (włączając pneumatyczny sterownik centralizacji) | 1 zestaw | |
| Dmuchawa B402S (włączając tłumik i kanał) | 1 zestaw | |
| Horyzontalny stolik ślizgowy HG50M | 1 zestaw | |
| Rozszerzacz głowy VT50CM | 1 zestaw | |
| B | Wzmacniacz mocy | |
| wzmacniacz mocy LA10K ((włącznie z zasilaczem pola) | 1 zestaw | |
| C. |
Kontroler wibracji.VCS-2 (w tym funkcje sprzętowe i sterowania Oprogramowanie CDS |
|
| Akcelerometr (w tym kabel BNC-M5 o długości 7 m o niskim poziomie hałasu) | 1 zestaw | |
| Komputer(włączając klawiaturę, mysz i monitor) | 0 zestaw | |
| D |
Dokumentacja Podręcznik obsługi, sprawozdanie z badań, wykaz opakowań |
1 zestaw |
| E | Accesory | |
| Narzędzia konserwacyjne | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
Cechy
| Specyfikacje wstrząsaczaA20S34 | |
| Szczyt sinus (Pk) | 2400Kg.f szczyt (24KN) |
| Random (RMS) | 2200Kg.f rms (22KN) @ISO5344 |
| Wstrząs (Pk) | 4400Kg.f szczyt (44KN) @6ms |
| Używalna częstotliwość | DC ≈ 3000 Hz |
| Maksymalne przesunięcie (p-p) | 51 mm (2 cali) |
| Maksymalna prędkość | 2 m/s |
| Maksymalne przyspieszenie | Sine:100g (980 m/s)2); przypadkowa: 60 g (588 m/s)2) |
| Podtrzymanie obciążenia pionowego | 300 kg |
|
Wstrzykiwacze naturalne Częstotliwość (oś siły napędowej) |
O częstotliwości mniejszej niż 2,5 Hz |
| Średnica armatury | Ф340 mm |
| Waga armatury | Około 24 kg |
|
Podstawowy rezonans Częstotliwość (tabela Niska) |
2,600 Hz (nom.) +/- 5% |
|
Przymocowanie obciążenia Punkty (standardowe) |
21 stalowa M10 Wkładki |
| Gęstość przepływu strasznego | < 10 gaussów |
| Dopuszczalna siła częściowa | 500.N.M. |
| Wymiary wstrząsacza | 1190mmL × 860mmD × 1060mmH |
| Waga wstrząsacza | Około 1900 kg. |
| Specyfikacje wzmacniacza mocyLA20KL | |
| Nominalna zdolność produkcyjna | 22 KVA |
| Wskaźnik sygnału do hałasu | Większe niż 65 dB |
| Wydajność wzmacniacza | Większa niż 90% |
| Poziom wzmacniacza | 650 mmL × 920 mmD × 1780 mmH |
Rozmiar ((mm): 300 x 300-1500x1500
Materiał:Aluminium/Magnez
Platforma rozszerzająca jest wykonana z stopów magnezu, aby zapewnić rozszerzenie armatury.Specyficzna mikrostruktura zapewnia rozsądne tłumienie drgań, i minimalizuje współczynnik wzmacniania rezonancji wysokiej częstotliwości.
Materiał:Aluminium/Magnez
Zgodnie z rzeczywistym zapotrzebowaniem klienta możemy zaoferować różne kształty urządzeń, takie jak trójwymiarowy kwadrat, L i T.
* Konsultacje techniczne: metoda badań, planowanie i sugestie laboratoryjne.
* Wybór wyposażenia: schemat wyboru, FAQ.
Zobacz naszą fabrykę.
* Szkolenie w zakresie montażu maszyny, szkolenie w zakresie obsługi maszyny.
* Inżynierowie dostępni do obsługi maszyn za granicą.

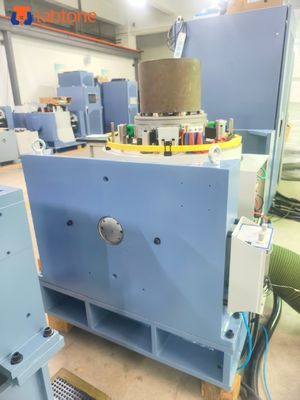

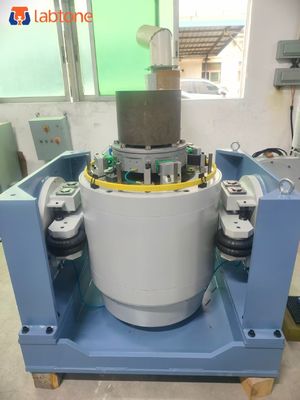

Szczegóły zdjęcia:
