Szczegóły Produktu:
|
| Siła sinusoidalna:: | 3200kg.f (32kN) | Siła szoku:: | 6400 kg.f (64 KN) |
|---|---|---|---|
| Losowa siła:: | 3200kg.f (32kN) | Max Velocity:: | 2,0 m/s |
| Przemieszczenie:: | 51 mm | Ładunek:: | 400 kg |
| Atrakcja:: | Losowa maszyna do testowania wibracji ISTA, maszyna do testowania wibracji z oprogramowaniem sinus, | ||
| Podkreślić: | ISTA Przykładowa maszyna do testowania drgań,System wibracyjny do testów z oprogramowaniem,Sprzęt do testów sinusoidalnych |
||
System testów wibracyjnych Opis
Kompletny zestaw systemu testów wibracyjnych składa się z wstrząsarki, wzmacniacza mocy i systemu kontroli pomiaru wibracji, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego dla ustanowienia kontroli jakości produktu
| Pozycja | Konfiguracja | Ilość |
| A | Wstrząsarka wibracyjna | |
| Wstrząsarka A11S24 ((w tym pneumatyczny kontroler centrowania) | 1 zestaw | |
| Dmuchawa B402S (w tym tłumik i przewód) | 1 zestaw | |
| Stół ślizgowy poziomy HG50M | 1 zestaw | |
| Rozszerzacz głowicy VT50CM | 1 zestaw | |
| B | Wzmacniacz mocy | |
| Wzmacniacz mocy LA10K (w tym zasilanie polowe) | 1 zestaw | |
| C |
Kontroler wibracji -Vcs-2 (W tym oprogramowanie funkcji sprzętowych i kontrolnych CDS |
|
| Akcelerometr (w tym kabel BNC-M5 o niskim poziomie szumów o długości 7 m) | 1 zestaw | |
| Komputer(W tym klawiatura, mysz i monitor) | 0 zestawów | |
| D |
Dokumentacja Instrukcja obsługi, raport z testu, lista pakowania |
1 zestaw |
| E | Akcesoria | |
| Narzędzia konserwacyjne | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
Cechy
| Specyfikacje wstrząsarki A30F44 | |
| Szczytowa sinusoida (Pk) | 3200 kgf (32 kN) |
| Losowe (RMS) | 3200 kgf (32 kN) @ISO5344 |
| Wstrząs (Pk) | 6400 kgf (64 kN) @6ms |
| Użyteczna częstotliwość | 1～3000Hz |
| Maksymalne przemieszczenie (p-p) | 100 mm |
| Maks. prędkość | 2 m/s |
| Maks. przyspieszenie | 85G (833 m/s²) |
| Wsparcie obciążenia pionowego | 500 kg |
|
Naturalna częstotliwość zawieszenia korpusu Mniej niż 2,5 Hz |
Średnica twornika |
| Ф440 mm | Waga twornika |
| 32 kg | Częstotliwość rezonansowa podstawowa |
|
2500 Hz (nom.) +/- 5% Stopka twornika M10 |
16 szt. PCD 200/400mm |
| Gęstość strumienia rozproszonego | ＜10gauss |
| Dopuszczalna siła częściowa | 500 N.M |
| Wymiar ogólny | 1270L×1000D×1230H mm |
| Waga całkowita | Około 2000 kg |
| Specyfikacje wzmacniacza mocy LA30K | Znamionowa moc wyjściowa |
| 30 KVA (120Vrms/300Arms) | |
| Ochrona blokady | >65 dB |
| Sprawność wzmacniacza | > 90% |
| Ochrona blokady | 600L×900D×1750H mm |
| Rozszerzacze głowic | 490 kg |
| Ochrona blokady | ●Przekroczenie skoku wstrząsarki ●Przegrzanie wstrząsarki ●Ciśnienie powietrza wstrząsarki ●Ciśnienie oleju wstrząsarki ●Wyłączenie awaryjne wstrząsarki ●Wyłączenie awaryjne wzmacniacza ●Przegrzanie transformatora ●Zasilanie UART ●Przegrzanie PM ●Prąd przetężeniowy PM ●Zasilanie napędu PM ●Napięcie wejściowe za niskie ●Napięcie wejściowe za wysokie ●Napięcie wyjściowe za wysokie ●Prąd wyjściowy za wysoki ●Wentylator chłodzący ●Przegrzanie zasilania ●Usterka logiczna |
| Rozszerzacze głowic | Rozmiar (mm): 300 x 300-1500x1500 |
Aluminium / Magnez
Zgodnie z rzeczywistym zapotrzebowaniem klienta możemy zaoferować różne kształty mocowań, takie jak trójwymiarowy kwadrat, kształt L i T.Serwis przedsprzedażowy
Materiał:
Zgodnie z rzeczywistym zapotrzebowaniem klienta możemy zaoferować różne kształty mocowań, takie jak trójwymiarowy kwadrat, kształt L i T.Serwis przedsprzedażowy
* Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
* Zobacz naszą fabrykę.
Serwis posprzedażowy
* Szkolenie z instalacji maszyny, szkolenie z obsługi maszyny.

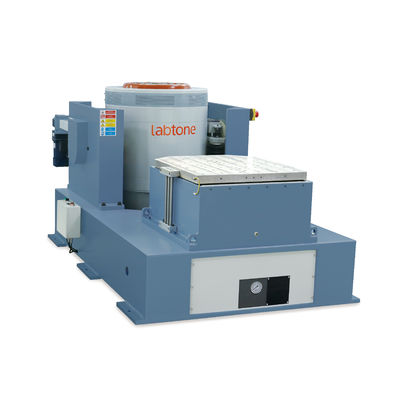

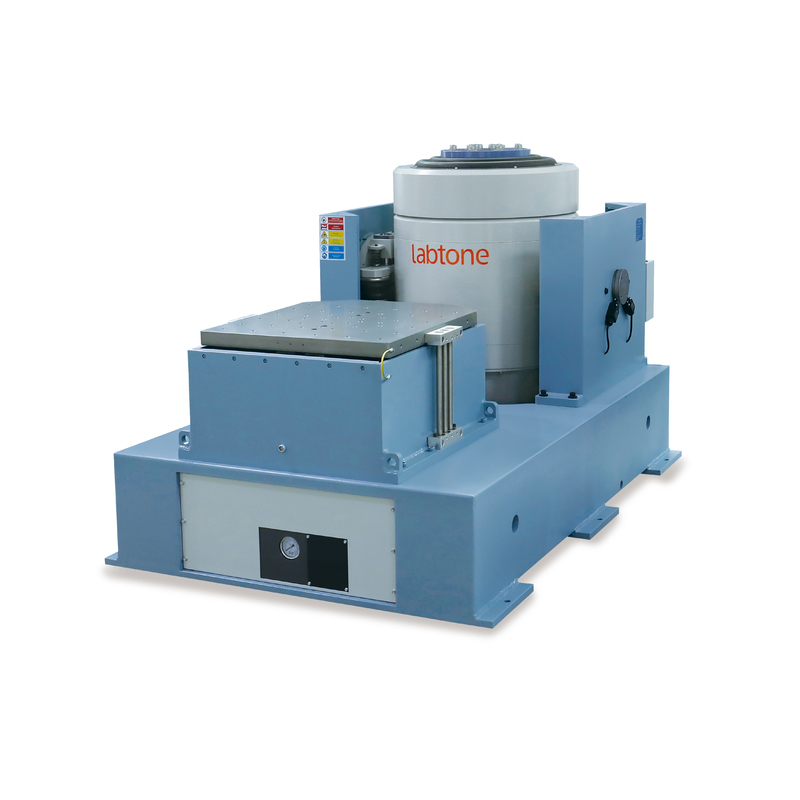

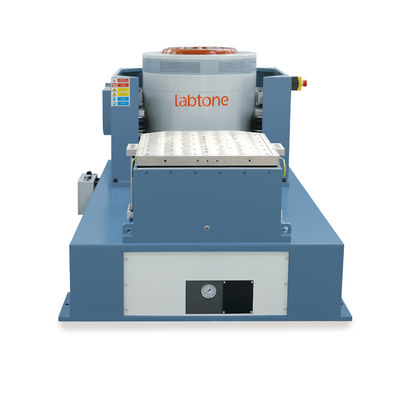

Szczegóły zdjęcia:
