Szczegóły Produktu:
|
| Nazwa: | ASTM D999-01 Standardowe systemy testowania wibracji baterii: test sinusoidalny, losowy, wstrząsowy | sinus: | 1100kg.f(10kN) |
|---|---|---|---|
| Zaszokować: | 2200kg.f(22kN) | Amplituda: | 51 mm |
| Maksymalna prędkość: | 2,0 m/s | Metoda chłodzenia: | Chłodzenie powietrzem |
| Atrakcja:: | 1 system do testowania wibracji 3000 Hz, bardzo dokładny system do testowania wibracji, 2-kanałowy w | ||
| Podkreślić: | System testów wibracyjnych ASTM D999-01,sprzęt do testów wibracyjnych akumulatorów,system testów sinusoidalnych |
||

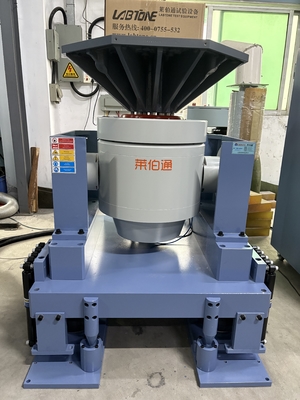

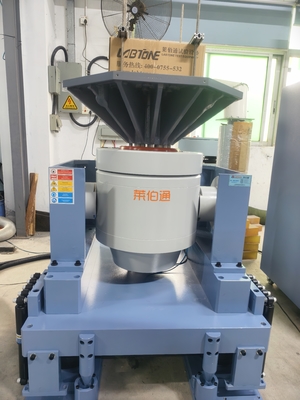

System testowania wibracji Opis
Kompletny zestaw systemu testowania wibracji składa się z wibratora, wzmacniacza mocy i systemu kontroli pomiaru wibracji, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego dla ustanowienia kontroli jakości produktu
| Pozycja | Konfiguracja | Ilość |
| Akcesoria | Wibrator | |
| Wibrator A11S24 (w tym pneumatyczny kontroler centrowania) | System wibratora | |
| Dmuchawa B402S (w tym tłumik i przewód) | System wibratora | |
| Stół ślizgowy poziomy HG50M | System wibratora | |
| Rozszerzacz głowicy VT50CM | System wibratora | |
| B | Wzmacniacz mocy | |
| Wzmacniacz mocy LA10K (w tym zasilanie polowe) | System wibratora | |
| C |
Kontroler wibracjiVcs-) (W tym oprogramowanie programowe funkcji sprzętowych i kontrolnych CDS |
|
| Akcelerometr (w tym kabel BNC-M5 o niskim poziomie szumów o długości 7 m) | System wibratora | |
| Komputer(W tym klawiatura, mysz i monitor) | 0 zestawów | |
| D |
Dokumentacja Instrukcja obsługi, raport z testu, lista pakowania |
System wibratora |
| E | AkcesoriaNarzędzia konserwacyjne | |
| 1 zestaw | System wibratora | |
| 1 zestaw | System wibratora |
| Szczyt sinusoidalny (Pk) | |
| 1100 kgf szczytowy (11 kN) | Losowy (RMS) |
| 1100 kgf rms (11 kN) @ISO5344 | Udar (Pk) |
| 2200 kgf szczytowy (22 kN) @6ms | Użyteczna częstotliwość |
| DC～3300Hz | Maksymalne przemieszczenie (p-p) |
| 51 mm (2 cale) | Maks. prędkość |
| 2 m/s | Maks. przyspieszenie |
| Sinus: 100g (980 m/s | 2)2)Pionowe wsparcie obciążenia |
| 300 kg@0,7 MPa | Zawieszenie korpusu naturalne |
|
Częstotliwość (oś ciągu) Mniej niż 2,5 Hz |
Średnica twornika |
| Ф240 mm | Waga twornika |
| 11 kg | Częstotliwość rezonansowa podstawowa |
|
Częstotliwość (goły stół) 2600 Hz (nom.) +/- 5% |
Mocowanie obciążenia |
|
Punkty (standardowe) 16 wkładów ze stali nierdzewnej M10 |
Gęstość strumienia rozproszonego |
| ＜10 gaussów | Wymiary wibratora |
| 885X745x785mm | Waga wibratora |
| 1300 kg | Specyfikacje wzmacniacza mocy |
| LA10KZnamionowa moc wyjściowa | |
| 10 kVA | Stosunek sygnału do szumu |
| Większy niż 65 dB | Sprawność wzmacniacza |
| Większa niż 90% | Ogólne wymiary wzmacniacza |
| 615mmL×920mmD×1520mmH | Główne cechy systemu testowania wibracji |
2) Poduszka powietrzna środka obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmian amplitudy.
3) Wysokowydajne przełączanie mocy klasy D, prąd szczytowy 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4) Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacji wstrząsów poduszki powietrznej dla platformy wibracyjnej bez potrzeby dodatkowego fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji
6) Poziome i pionowe platformy rozszerzające do różnych zastosowań
7) Prosta obsługa kontrolera
Obsługa klienta
* Wybór sprzętu: schemat wyboru, FAQ.
* Zobacz naszą fabrykę.
Obsługa posprzedażna
* Inżynierowie dostępni do serwisowania maszyn za granicą.

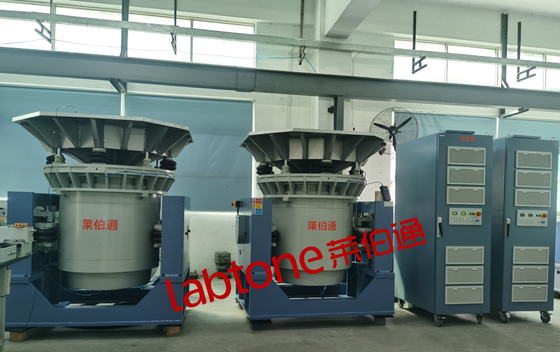

Gotowa maszyna:
