Szczegóły Produktu:
|
| siła sinusoidalna: | 2400kg.f(24kN) | Losowa siła: | 2200kg.f(22kN) |
|---|---|---|---|
| Shock Froce: | 4400kg.f(44kN) | Przemieszczenie: | 51 mm |
| Maksymalne przyspieszenie: | 100G | Ładunek: | 400 kg |
| Maksymalna prędkość: | 2,0 m/s | Nazwa: | System wibracji elektrodynamicznej 22kN zgodny z normą IEC60068-2-27:2008 |
| Podkreślić: | Elektrowibracyjny wstrząsacz wibracji 22KN,system badań drgań IEC60068-2-27,elektrodynamiczny wstrząsacz z gwarancją |
||
System testów wibracyjnych składa się z czterech głównych komponentów (pokazanych na rysunku A-1):
| Pozycja | Konfiguracja | Ilość |
| 1) | Wstrząsarka wibracyjna | |
| Wstrząsarka A20S34 (w zestawie pneumatyczny kontroler centrowania) | 1 zestaw | |
| Dmuchawa B752S (w zestawie tłumik i kanał) | 1 zestaw | |
| Rozszerzacz głowicy VT80CM | 1 zestaw | |
| Stół ślizgowy poziomy HG80M | 1 zestaw | |
| 2) | Wzmacniacz mocy | |
| Wzmacniacz mocy LA20K (w zestawie zasilacz polowy) | 1 zestaw | |
| 3) |
Kontroler wibracji-Vcs-02 (W tym oprogramowanie funkcji sprzętowych i kontrolnych CDS |
|
| Akcelerometr (w zestawie kabel BNC-M5 o długości 7m i niskim poziomie szumów) | 2 zestawy | |
| Komputer(W tym klawiatura, mysz i monitor) | 0 zestawów | |
| 4) |
Dokumentacja Instrukcja obsługi, lista pakowania |
1 zestaw |
| 5) | Akcesoria | |
| Narzędzia do konserwacji | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |

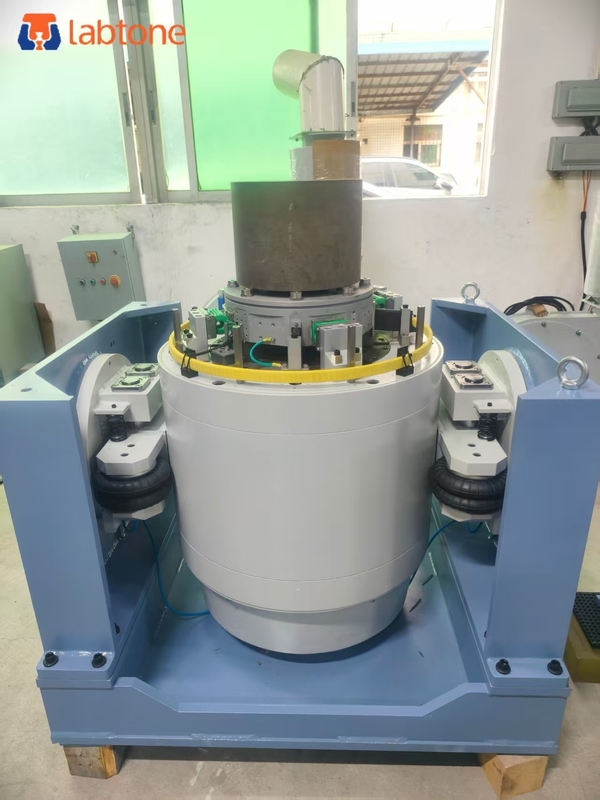

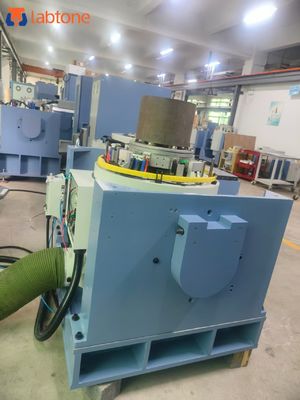

| Specyfikacje wstrząsarki | |
| Szczytowa sinusoida (Pk) | 2400 kgf szczytowe (24 kN) |
| Losowe (RMS) | 2200 kgf rms (22 kN) @ISO5344 |
| Wstrząs (Pk) | 4400 kgf szczytowe (44 kN) @6ms |
| Użyteczna częstotliwość | DC～3000Hz |
| Maksymalne przemieszczenie (p-p) | 51 mm (2 cale) |
| Maks. prędkość | 2 m/s |
| Maks. przyspieszenie | Sinus: 100g (980 m/s2)；Losowe: 60g (588 m/s2) |
| Pionowe podparcie obciążenia | 400 kg |
|
Naturalna częstotliwość zawieszenia korpusu (oś ciągu) Mniej niż 2,5 Hz |
Średnica twornika |
| Ф340 mm | Waga twornika |
| Około 24 kg | Częstotliwość rezonansowa podstawowa |
|
Częstotliwość (goły stół) 2600 Hz (nom.) +/- 5% |
Punkty mocowania obciążenia |
|
21 wkładki ze stali nierdzewnej M10 Gęstość strumienia rozproszonego |
＜10 gauss |
| Dopuszczalna siła częściowa | 500 N.M |
| Wymiary wstrząsarki | 1190 mm dł. × 860 mm gł. × 1060 mm wys. |
| Specyfikacje wzmacniacza mocy | LA20K |
| Znamionowa moc wyjściowa22 KVA | |
| Stosunek sygnału do szumu | Większy niż 65 dB |
| Sprawność wzmacniacza | Większa niż 90% |
| Ogólne wymiary wzmacniacza | 650 mm dł. × 920 mm gł. × 1780 mm wys. |
| Główne cechy | 1) Wytrzymały system zawieszenia i prowadzenie liniowe, duża nośność, dobre funkcje prowadzenia, wysoka stabilność. |
3) Wysoka sprawność przełączania mocy klasy D, szczytowy prąd 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4) Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacji wstrząsów z poduszką powietrzną dla platformy wibracyjnej bez potrzeby dodatkowego fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji
6) Poziome i pionowe platformy rozszerzające do różnych zastosowań
7) Prosta obsługa kontrolera
Obsługa klienta
Przedsprzedaż:
Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
Wybór sprzętu: schemat wyboru, FAQ.
Wskazówki dotyczące przygotowania do instalacji wstępnej, uruchomienia sprzętu i testu.
Zaplanowany serwis na miejscu: Wykrywanie problemu tak szybko, jak to możliwe, w celu wyeliminowania zagrożeń związanych ze sprzętem i antropogenicznych. Ma to na celu zapewnienie długotrwałej i stabilnej pracy sprzętu, a także dostarczanie najnowszych informacji technicznych.
