Szczegóły Produktu:
|
| Nazwa: | System testowy losowych wibracji spełnia normy MIL-Std-810F i MIL-Std-810G | sinus: | 1000kg.f(10kN) |
|---|---|---|---|
| Zaszokować: | 2000kg.f(20kN) | Amplituda: | 51 mm |
| Maksymalna prędkość: | 2,0 m/s | Metoda chłodzenia: | Chłodzenie powietrzem |
| Podkreślić: | System wibracyjny zgodny z MIL-Std-810F,Tester wibracji zgodny z MIL-Std-810G,System testów wibracyjnych losowych |
||

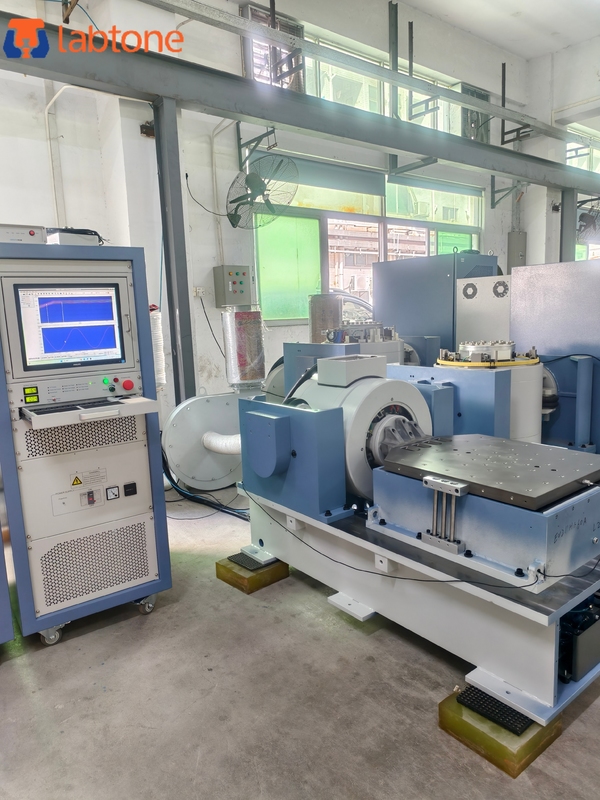

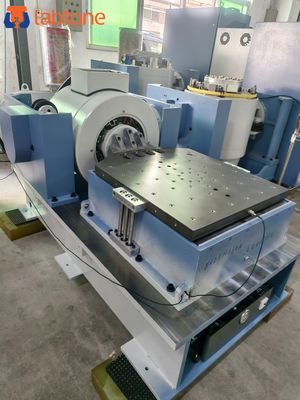

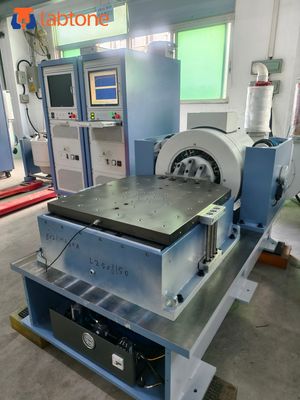

System testów wibracyjnych losowych spełnia normy MIL-Std-810F i MIL-Std-810G
System testów wibracyjnych Opis
Kompletny zestaw systemu testów wibracyjnych składa się z wstrząsarki, wzmacniacza mocy i systemu kontroli pomiaru wibracji, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego dla ustanowienia kontroli jakości produktu
Specyfikacja systemu testów wibracyjnych:
|
Model
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Częstotliwość (Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Maks. Siła wzbudzania (kgf)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Maks. Przemieszczenie
(mmp-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Maks. Przyspieszenie (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Maks. Prędkość (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Obciążenie (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masa kotwicy (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Średnica kotwicy (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Metoda chłodzenia
|
Chłodzenie wymuszone powietrzem
|
|||||
|
Waga generatora wibracji (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Wymiar generatora wibracji L*W*H (MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Wzmacniacz mocy
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Metoda chłodzenia
|
Chłodzenie wymuszone powietrzem
|
|||||
|
Waga wzmacniacza mocy (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Wymiar wzmacniacza mocy L*W*H (MM)
|
800*550*1250
|
|||||
|
Wymagania dotyczące mediów
|
3-fazowe AC380V ±10% 50Hz
|
|||||
|
Pojemność agregatu (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
| Pozycja | Konfiguracja | Ilość |
| 1. | Wstrząsarka wibracyjna | |
| Wstrząsarka wibracyjna elektromagnetyczna VG1000-50 | 1 zestaw | |
| Dmuchawa chłodząca BL-1000 (wraz z tłumikiem) | 1 zestaw | |
| Automatyczny system centrowania kotwicy | 1 zestaw | |
| 2. | MocWzmacniacz | |
| Wzmacniacz mocy cyfrowej Amp12K | 1 zestaw | |
| System ochrony serwo | 1 zestaw | |
| Zasilanie polowe | 1 zestaw | |
| 3. | Cyfrowy kontroler wibracji (zintegrowana szafa instrumentów) | |
| kontroler wibracji | 1 zestaw | |
| Czujnik przyspieszenia systemu | 1 szt. | |
| Komputer | 1 zestaw | |
| CD instalacyjny oprogramowania sterującego | 1 zestaw | |
| 4. | Akcesoria | |
| Kable połączeniowe i przewody | 1 zestaw | |
| Instrukcje obsługi, raport z inspekcji, certyfikat, instrukcja konserwacji itp. | 1 zestaw | |
| Narzędzia konserwacyjne | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
1) Wytrzymały system zawieszenia i prowadzenie liniowe, duża nośność, dobre funkcje prowadzenia, wysoka stabilność.
2) Poduszka powietrzna środka obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmian amplitudy.
3) Wysokowydajne przełączanie mocy klasy D, szczytowy prąd 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4) Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacji wstrząsów z poduszką powietrzną dla platformy wibracyjnej bez potrzeby dodatkowego fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji
6) Platformy rozszerzeń poziome i pionowe dla różnych zastosowań
7) Prosta obsługa kontrolera
* Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
* Wybór sprzętu: schemat wyboru, FAQ.
* Zobacz naszą fabrykę.
* Szkolenie z instalacji maszyny, szkolenie z obsługi maszyny.
* Inżynierowie dostępni do serwisowania maszyn za granicą.
