Szczegóły Produktu:
|
| Nazwa: | System losowego testowania wibracji części samochodowych zgodnie z normami JIS D1601-1995 | sinus: | 2000kg.f(20kN) |
|---|---|---|---|
| Shock Froce: | 4000kg.f(40kN) | Przemieszczenie: | 100 mm |
| Maksymalne przyspieszenie: | 90G | Ładunek: | 500 kg |
| Częstotliwość: | 2-3000 Hz | ||
| Podkreślić: | system testowania drgań losowo części samochodowych,system badań drgań JIS D1601-1995,urządzenia do testowania wibracji samochodowych z normami |
||
System testów wibracyjnych losowych dla części samochodowych zgodny z normami JIS D1601-1995
Specyfikacja systemu testów wibracyjnych losowych:
|
Model
|
EV103
|
EV203
|
EV106
|
EV206
|
EV210
|
EV220
|
|
Częstotliwość (Hz)
|
2-4000
|
2-2500
|
2-3000
|
2-3000
|
2-3000
|
2-2500
|
|
Maks. Siła wzbudzania (kgf)
|
300
|
300
|
600
|
600
|
1000
|
2000
|
|
Maks. Przemieszczenie
(mm p-p)
|
25
|
38
|
25
|
50
|
50
|
50
|
|
Maks. Przyspieszenie (g)
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Maks. Prędkość (cm/s)
|
200
|
120
|
180
|
200
|
200
|
200
|
|
Obciążenie (kg)
|
110
|
120
|
200
|
200
|
300
|
400
|
|
Masa armatury (kg)
|
3
|
3
|
6
|
6
|
10
|
20
|
|
Średnica armatury (mm)
|
φ150
|
φ150
|
φ200
|
φ200
|
φ240
|
φ320
|
|
Metoda chłodzenia
|
Chłodzenie wymuszone powietrzem
|
|||||
|
Waga generatora wibracji (kg)
|
460
|
460
|
720
|
920
|
1100
|
1600
|
|
Wymiary generatora wibracji L*W*H (MM)
|
750*560*670
|
750*555*670
|
800*600*710
|
800*600*710
|
845*685*840
|
1200*870*1100
|
|
Wzmacniacz mocy
|
Amp3k
|
Amp3k
|
Amp6k
|
Amp6k
|
Amp12k
|
Amp22k
|
|
Metoda chłodzenia
|
Chłodzenie wymuszone powietrzem
|
|||||
|
Waga wzmacniacza mocy (kg)
|
250
|
250
|
320
|
320
|
350
|
500
|
|
Wymiary wzmacniacza mocy L*W*H (MM)
|
800*550*1250
|
|||||
|
Wymagania dotyczące mediów
|
3-fazowy AC380V ±10% 50Hz
|
|||||
|
Całkowita moc (KW)
|
8
|
9
|
18
|
20
|
25
|
35
|
Test wibracyjny to proces wzbudzania lub wstrząsania jakąś częścią lub urządzeniem w celu obserwacji jego reakcji w rzeczywistym środowisku. Test wibracyjny jest szeroko stosowany w wielu dziedzinach, począwszy od płyt obwodów drukowanych, samolotów, statków, rakiet, pocisków, samochodów, sprzętu gospodarstwa domowego i innych produktów przemysłowych.
Labtone może zaoferować Państwu całą propozycję wibracji i testów oraz dostarczyć certyfikaty jakości produktów zgodnie z normami krajowymi i międzynarodowymi, w tym normami GB, GJB, UL, JIS, DIN, ISO, BS, MIL, IEC i ASTM.
Formuła doboru typu wibratora i schemat strukturalny wstrząsarki wibracyjnej
① Warunki testu dostarczone przez Państwa firmę;
② Rodzaje testów: sinus sweep; losowe;
③ Zakres odpowiedzi częstotliwościowej: od 2 do 3000 Hz
④ Formuła: A(g)=(2πf)2Dcm/980≒A=0.002DmmF2 D=A/0.002F2
F=M(kg) ×A(g)
1) Wytrzymały system zawieszenia i prowadzenie liniowe, duża nośność, dobre funkcje prowadzenia, wysoka stabilność.
2) Poduszka powietrzna środka obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmian amplitudy.
3) Wysokowydajne przełączanie mocy klasy D, szczytowy prąd 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4) Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacji wstrząsów z poduszką powietrzną dla platformy wibracyjnej bez potrzeby dodatkowego fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji
6) Platformy rozszerzeń poziomych i pionowych dla różnych zastosowań
7) Prosta obsługa kontrolera
Usługi dla klienta
Przedsprzedaż:
W trakcie sprzedaży:
Po sprzedaży:

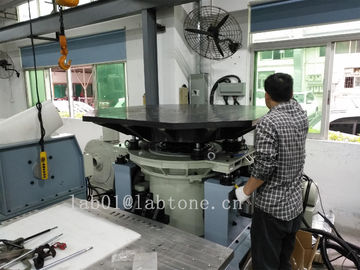

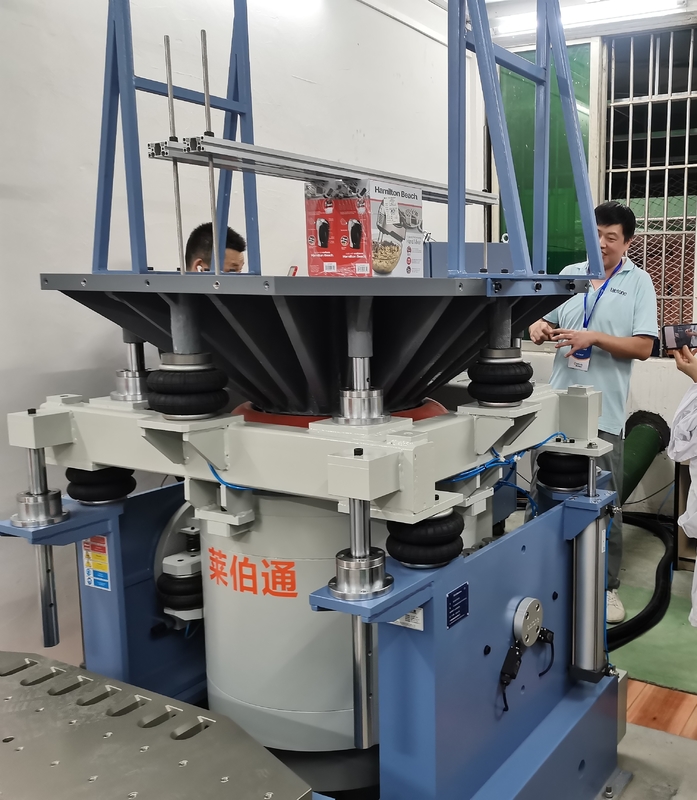

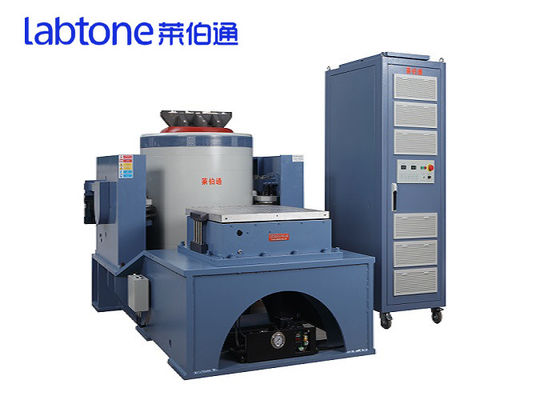

Obrazy systemu testów wibracyjnych losowych:
