Szczegóły Produktu:
|
| siła sinusoidalna: | 2400kg.f(24kN) | Losowa siła: | 2200kg.f(22kN) |
|---|---|---|---|
| Shock Froce: | 4400kg.f(44kN) | Przemieszczenie: | 51 mm |
| Maksymalne przyspieszenie: | 100G | Ładunek: | 400 kg |
| Maksymalna prędkość: | 2,0 m/s | Nazwa: | System wibracji elektrodynamicznej 22kN zgodny z normą IEC60068-2-27:2008 |
| Podkreślić: | system testów wibracyjnych z wibratorem,system testów wibracyjnych z wentylatorem chłodzącym,system testów wibracyjnych dla IEC60068-2-27 |
||

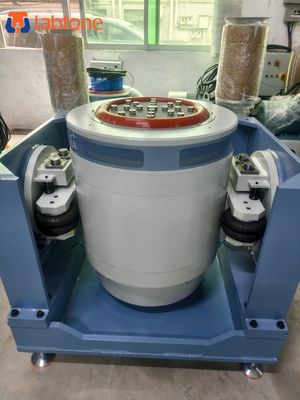

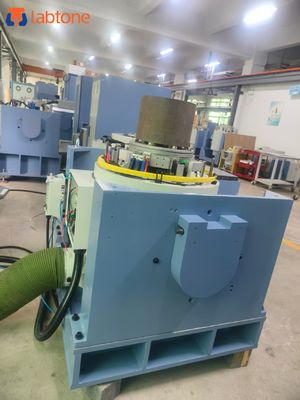

System testów wibracyjnych składa się z czterech głównych komponentów (pokazanych na rysunku A-1):
| Pozycja | Konfiguracja | Ilość |
| 1) | Wstrząsarka wibracyjna | |
| Wstrząsarka A20S34 (w zestawie pneumatyczny kontroler centrowania) | 1 zestaw | |
| Dmuchawa B752S (w zestawie tłumik i kanał) | 1 zestaw | |
| Rozszerzacz głowicy VT80CM | 1 zestaw | |
| Stół ślizgowy poziomy HG80M | 1 zestaw | |
| 2) | Wzmacniacz mocy | |
| Wzmacniacz mocy LA20K (w zestawie zasilanie polowe) | 1 zestaw | |
| 3) |
Kontroler wibracji-Vcs-02 (W tym oprogramowanie funkcji sprzętowych i kontrolnych CDS |
|
| Akcelerometr (w tym kabel BNC-M5 o długości 7m i niskim poziomie szumów) | 2 zestawy | |
| Komputer(W tym klawiatura, mysz i monitor) | 0 zestawów | |
| 4) |
Dokumentacja Instrukcja obsługi, lista pakowania |
1 zestaw |
| 5) | Akcesoria | |
| Narzędzia do konserwacji | 1 zestaw | |
| Standardowe części zamienne | 1 zestaw |
| Specyfikacje wstrząsarki | |
| Szczytowa sinusoida (Pk) | 2400 kgf szczytowo (24 kN) |
| Losowe (RMS) | 2200 kgf rms (22 kN) @ISO5344 |
| Wstrząs (Pk) | 4400 kgf szczytowo (44 kN) @6ms |
| Użyteczna częstotliwość | DC～3000Hz |
| Maksymalne przemieszczenie (p-p) | 51 mm (2 cale) |
| Maks. prędkość | 2 m/s |
| Maks. przyspieszenie | Sinus: 100g (980 m/s2)；Losowe: 60g (588 m/s2) |
| Wsparcie obciążenia pionowego | 400 kg |
|
Naturalna zawiesina korpusu Częstotliwość (oś ciągu) |
Mniej niż 2,5 Hz |
| Średnica twornika | Ф340 mm |
| Waga twornika | Około 24 kg |
|
Częstotliwość rezonansowa podstawowa Częstotliwość (goły stół) |
2600 Hz (nom.) +/- 5% |
|
Punkty mocowania obciążenia 21 wkładki ze stali nierdzewnej M10 |
Gęstość strumienia rozproszonego |
| ＜10 gauss | Dopuszczalna siła częściowa |
| 500 N.M | Wymiary wstrząsarki |
| 1190 mm dł. x 860 mm gł. x 1060 mm wys. | Specyfikacje wzmacniacza mocy |
| LA20KZnamionowa moc wyjściowa | |
| 22 KVA | Stosunek sygnału do szumu |
| Większy niż 65 dB | Sprawność wzmacniacza |
| Większa niż 90% | Ogólne wymiary wzmacniacza |
| 650 mm dł. x 920 mm gł. x 1780 mm wys. | Główne cechy |
2) Poduszka powietrzna w środku obciążenia o wysokiej sztywności statycznej i niskiej sztywności dynamicznej, duża nośność, doskonała wydajność w zakresie zmian amplitudy.
3) Wysokowydajnościowe przełączanie mocy klasy D, szczytowy prąd 3-sigma, niskie zużycie energii i minimalne zniekształcenia harmoniczne.
4) Szybka autodiagnoza z blokadą bezpieczeństwa, wysoka niezawodność bezpieczeństwa
5) Urządzenie izolacji wstrząsów z poduszką powietrzną dla platformy wibracyjnej bez potrzeby dodatkowego fundamentu, doskonałe odtwarzanie fali wibracyjnej i redukcja przenoszenia wibracji
6) Poziome i pionowe platformy rozszerzające do różnych zastosowań
7) Prosta obsługa kontrolera
Usługi dla klienta
Przedsprzedaż:
Konsultacje techniczne: metoda testowania, planowanie laboratorium i sugestie.
Komunikacja z klientem i raport z postępów.
Szkolenia techniczne: obsługa sprzętu, codzienna konserwacja, diagnoza typowych usterek i rozwiązywanie problemów.
