Szczegóły Produktu:
|
| Max. Maks. sine force siła sinusoidalna: | 6000 kg.f (60kN) | Ładowność pionowa: | 500 kg |
|---|---|---|---|
| Max. Przyśpieszenie: | 100G | Zasilanie: | AC 380V 50Hz |
| Rozmiar shakera: | 1680 mm dł. × 1180 mm gł. × 1350 mm wys | Średnica armatury: | Ф440 mm |
| Podkreślić: | Urządzenie do testów wibracyjnych 60KN,Tester wibracyjny z certyfikatem ISO16750,laboratoryjny system wibracyjny dla pojazdów |
||
60KN Laboratoryjne urządzenie do testów wibracyjnych dla części pojazdów nowej energii ISO16750
Wprowadzenie do urządzeń do testów wibracyjnych:
System testów wibracyjnych elektromagnetycznych serii EV symuluje środowisko wibracyjne w warunkach laboratoryjnych i testuje wytrzymałość na uderzenia oraz niezawodność różnych zastosowań testów wibracyjnych. W laboratorium, z pomocą systemu testów wibracyjnych, można osiągnąć symulacje sinusoidalnych, losowych, poszukiwania i zatrzymania rezonansowego, klasycznych wstrząsów i modeli drogowych itp. Jest to niezbędne dla zapewnienia jakości produktu, badań i rozwoju nowych produktów.
System testów wibracyjnych elektromagnetycznych serii EV został specjalnie zaprojektowany, aby sprostać potrzebie długotrwałej pracy. Wibracje pionowe i poziome można uzyskać poprzez instalację podstawy odpornej na wibracje. Standardowa platforma jest wyposażona w wysokowydajne urządzenie do izolacji wstrząsów z poduszką powietrzną, dzięki czemu wibracje przenoszone na budynek mogą być zminimalizowane. W większości przypadków nie ma potrzeby stosowania dodatkowego fundamentu.

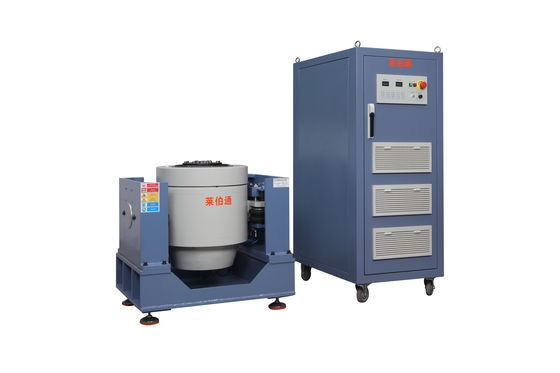

Kompletny zestaw systemu testów wibracyjnych składa się z wytrząsarki, wzmacniacza mocy i systemu pomiaru i kontroli wibracji, zgodnie z odpowiednimi normami krajowymi i międzynarodowymi (takimi jak: MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.) w celu zapewnienia wsparcia technicznego dla ustanowienia kontroli jakości produktu.
Urządzenia do testów wibracyjnych Specyfikacje:
| Specyfikacje wytrząsarki A50T44 | |
| Szczytowa sinusoida (Pk) | 6000 kgf szczytowe (60KN) |
| Losowe (RMS) | 6000 kgf r.ms (60KN) @ISO5344 |
| Wstrząs (Pk) | 12000 kgf szczytowe (120KN) @6ms |
| Użyteczna częstotliwość | 1～2700Hz |
| Maksymalne przemieszczenie (p-p) | 76 mm (3 cale)praca przerywana,64 mm (2,5 cala) ciągła |
| Maks. prędkość | 2,0 m/s |
| Maks. przyspieszenie | 100G (980 m/s2) |
| Wsparcie obciążenia pionowego | 500 kg (2000 kg jest opcjonalne) |
|
Naturalne zawieszenie korpusu Częstotliwość (oś ciągu) |
Mniej niż 2,5 Hz |
| Średnica kotwicy | Ф440 mm |
| Waga kotwicy | 60 kg |
|
Częstotliwość rezonansowa Częstotliwość (goły stół) |
2100 Hz (nom.) +/- 5% |
|
Mocowanie obciążenia Punkty (Standard) |
16 wkładów ze stali nierdzewnej M10 |
| Gęstość strumienia rozproszonego | ＜10gauss |
| Wymiary wytrząsarki | 1680mmL×1180mmD×1350mmH |
| Waga wytrząsarki | Około 4700 kg |
Inne modele: EV203-EV260
| Model | EV203 | EV206 | EV210 | EV220 | EV232 | EV240 | EV250 | EV260 |
| Zakres częstotliwości (Hz) | 1－2500 | 1-3000 | 1-3000 | 1-3000 | 1-3000 | 2-2500 | 1-2500 | 1-2700 |
| Maks. siła (kgf) | 300(2.94) | 600(5.88) | 1000(9.8) | 2200(21.56) | 3200(31.36) | 4000(39.2) | 5000(49) | 6000(58.8) |
| Maks. przemieszczenie (mmp-p) |
40 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 | 50.8 |
| Maks. przyspieszenie (G) | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 |
| Maks. prędkość (cm/s) | 180 | 200 | 200 | 200 | 200 | 200 | 200 | 200 |
| Maks. obciążenie (kg) | 120 | 200 | 200 | 300 | 500 | 500 | 800 | 1000 |
| Model wibratora | VG300/40 | VG600/50 | VG1000/50 | VG2200/50 | VG3200/50 | VG4000/50 | VG5000/50 | VG6000/50 |
| Waga kotwicy (kg) | 3 | 6 | 10 | 22 | 32 | 40 | 50 | 50 |
| Średnica kotwicy (mm) | ￠150 | ￠200 | ￠240 | ￠320 | ￠400 | ￠440 | ￠445 | ￠445 |
Urządzenia do testów wibracyjnych Spełnia normy:
MIL-STD, DIN, ISO, ASTM, IEC, ISTA, GB, GJB, JIS, BS itp.
Przemysł zastosowań urządzeń do testów wibracyjnych:
Urządzenia elektroniki samochodowej, montaż wskaźników, akumulatory samochodowe, wyposażenie elektryczne samochodów, silniki samochodowe, akumulatory dielektryczne rozpuszczalne w wodzie, zawory bezpieczeństwa, sprężarki klimatyzacji samochodowej itp.
Cechy urządzeń do testów wibracyjnych:
| Usługa przedsprzedażna |
| Doradztwo techniczne: Metoda testowania, planowanie laboratorium i porady |
| Wybór sprzętu: Schemat wyboru typu,FAQ |
| Schemat testowania produktu |
| Usługa sprzedaży |
| Komunikacja z klientem, komunikacja postępów |
| Przed instalacją zapewnimy wskazówki dotyczące przygotowania, debugowania sprzętu, uruchomienia sprzętu |
| Współpracuj z pomiarem, jeśli potrzebujesz weryfikacji strony trzeciej |
| Serwis posprzedażny |
| Okres gwarancji jakości na jeden rok, dożywotnia konserwacja. |
| Wskazówki techniczne |
| Informacje zwrotne w ciągu 2 godzin po otrzymaniu połączenia. |
| Akceptuj OEM, Usługa projektowania,Etykieta kupującego |

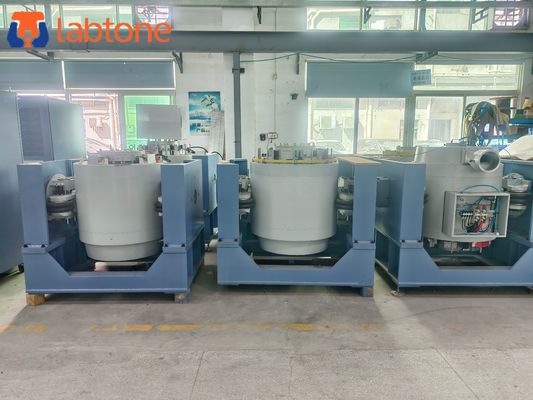

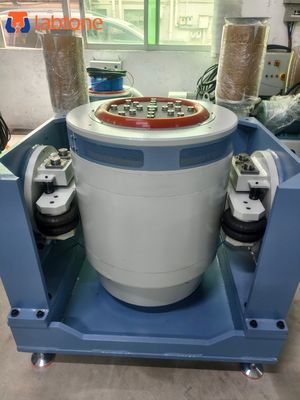

Szczegółowe zdjęcia:
